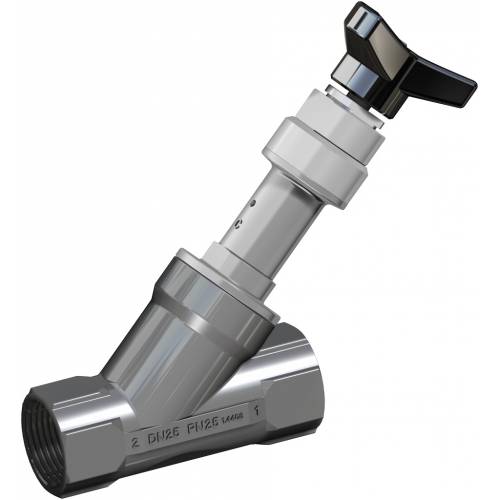

Vanne ARES manuelle

Macro Vannes pneumatiques

Catégorie Vannes à siège incliné

Sous-catégorie ARES manuelle

CONFIGURER CONNEXION

DEMANDE D'INFORMATIONS

IMPRIMER PAGE

TÉLÉCHARGER CATALOGUE VANNES À SIÈGE INCLINÉ

caractéristiques
dimensions
matériaux
documents

CARACTÉRISTIQUES GÉNÉRALES:
Matériau du corps de la vanne: A351-CF8M (316 S.S.)
Connexions des valves: Voir schéma de codage.
Montage dans toutes les positions: horizontale, verticale, oblique.
Gamme disponible de DN 10 à DN 50.
Version avec dispositif de blocage également disponible
Configuration ATEX 2014/34/UE à demander lors de la commande.
Sur demande: versions à vide et pour usage oxygène.

FLUIDE VÉHICULÉ:
Air, eau, alcool, huiles, carburants, solutions salines, vapeur, etc...(toutefois compatible avec A 351 CF8M(316) e PTFE)
Pression d’utilisation de 0 à 25 bar (vapeur à 180°C de 0 à 10 bar) selon la taille et la version choisie (voir pages suivantes).
Température de -10°C à +180°C.
Viscosité maximale 600 cst (mm²/s).

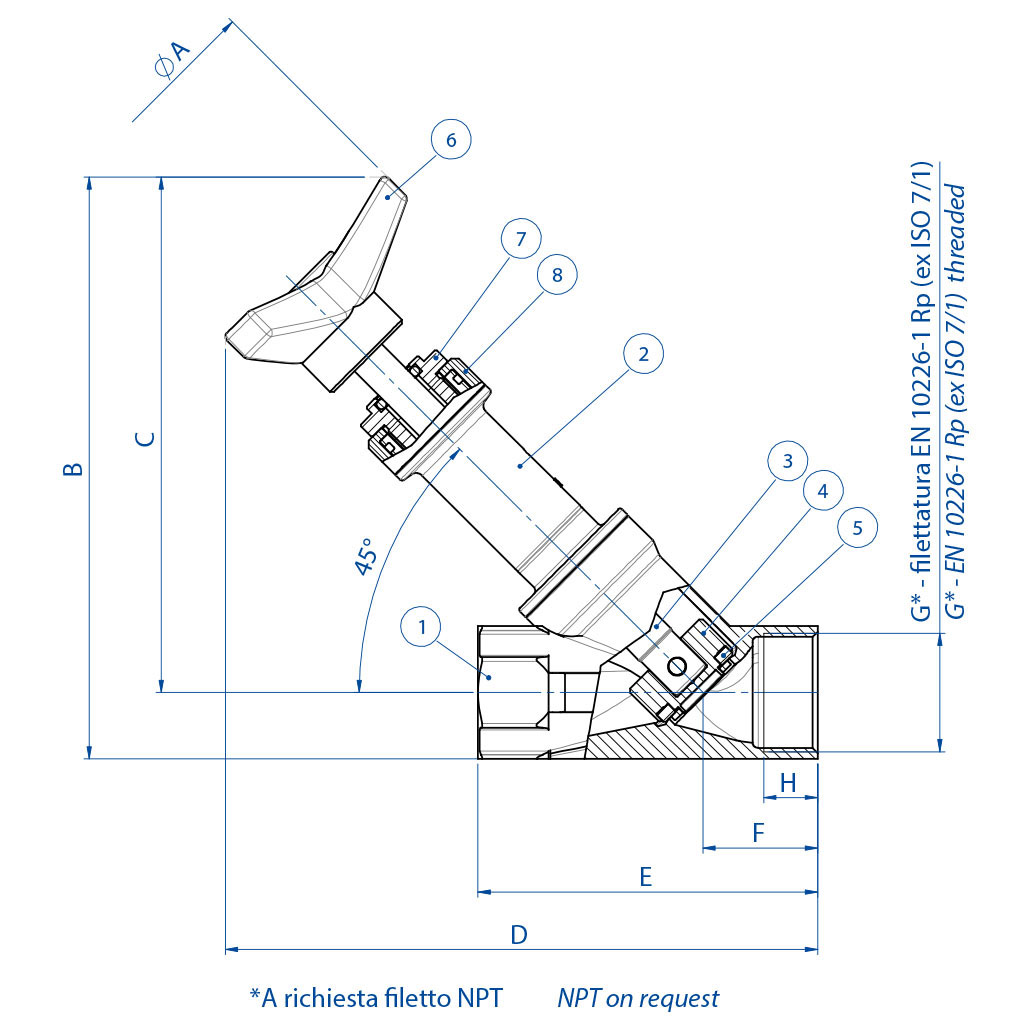

DIMENSIONS
DN [mm]	*G [pouces]**	øA	B	C	D	E	F	H
15	3/8”	63	138,5	126	169	85	34,5	12
15	1/2”	63	138,5	126	169	85	34,5	15
20	3/4”	63	148,5	133	176,2	95	34,7	16,3
25	1”	63	152	133	178,1	105	36,6	19,5
32	1”1/4	100	191,5	168	222,5	120	40,5	19
40	1”1/2	100	197	170	225	130	41	18
50	2”	100	213	180	239,5	150	45,5	20
* Sur demande filetage NPT

MATÉRIAUX
Nr	Déscription	Matériau
1	Corps vanne	CF8M (316 S.S.)
2	Manchon presse-étoupe	CF8M (316 S.S.)
3	Tige	316L S.S.
4	Obturateur	316L S.S.
5	Garniture obturateur	PTFE
6	Poignée	Technopolymère
7	Presse-étoupe	304 S.S.
8	Douille	Alliage d'aluminium
