HOME » Produits » Vannes à papillon / Vannes à papillon en fonte /

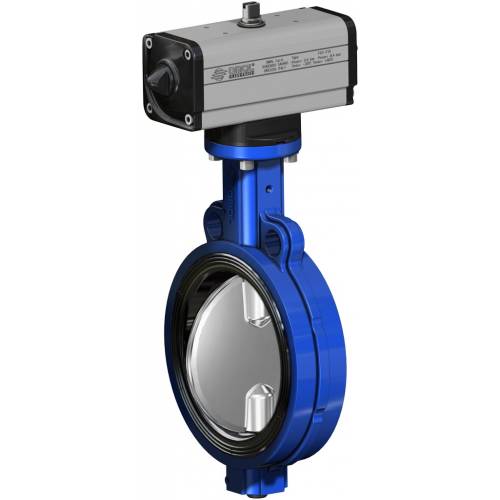

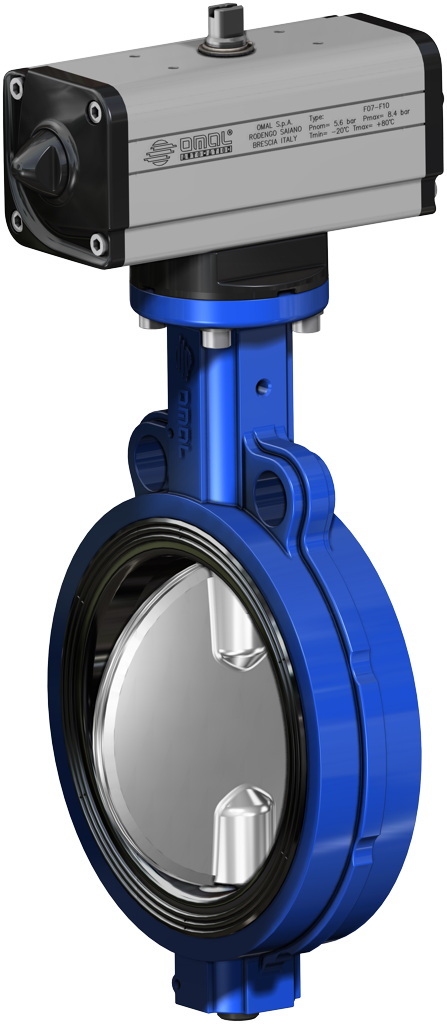

Vanne à papillon, Item 375-376-377
Actionneur pneumatique DA - Disque en CF8M (316 S.S.)
Télécharger Catalogue général
Télécharger catalogue accessoires actionneurs
Décodifier MAGNUM & THOR
Configurez votre produit
Téléchargez le fichier 2D et 3D sous différents formats
iconaDisegni
Télécharger Conditions de vente
Macro Vannes à papillon
Catégorie Vannes à papillon en fonte
Vanne Vanne à papillon, Item 375-376-377
Actionnement Actionneur pneumatique DA - Disque en CF8M (316 S.S.)
Vanne à papillon en fonte pour montage entre brides, à oreilles de centrage

ITEM 375
Corps: Fonte
Papillon: Fonte
Garnitures: voir tableau
ITEM 376
Corps: Fonte
Papillon: CF8M (316 S.S.)
Garnitures: voir tableau
ITEM 377
Corps: Fonte
Papillon: Bronze Aluminium
Garnitures: voir tableau
DEMANDE D'INFORMATIONS
Fonte

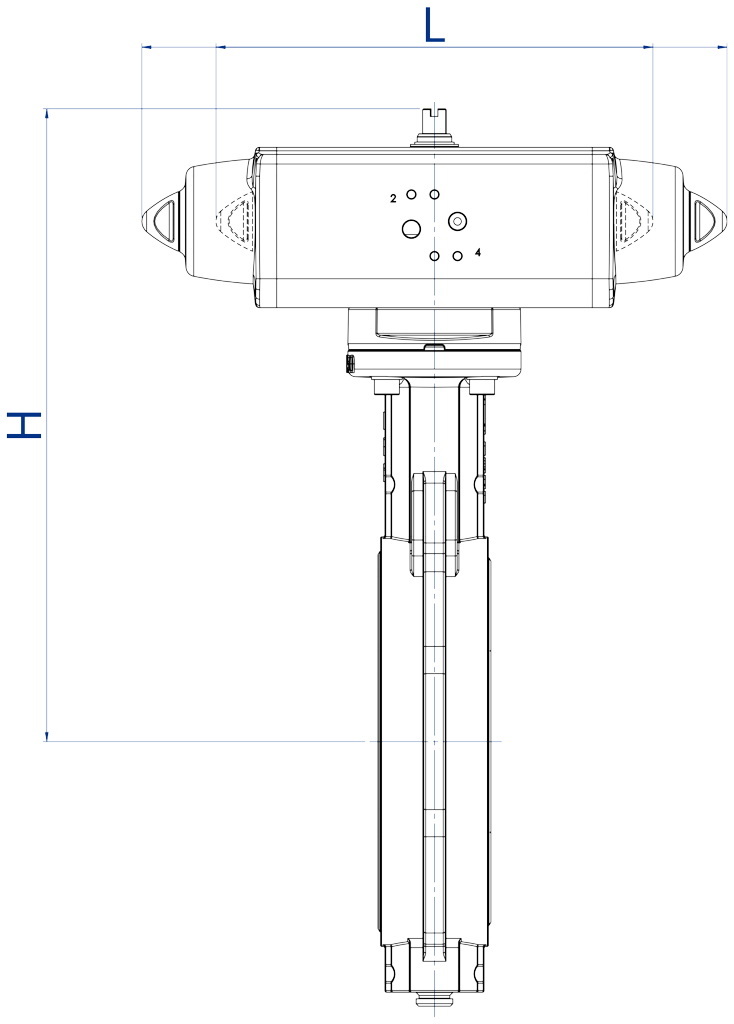

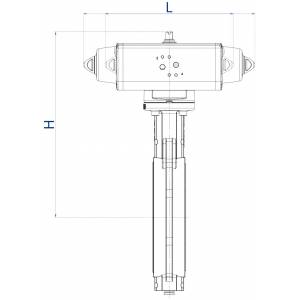

article taille Pression nominale actuateur soupape H [mm] L [mm] Poids [kg] doublure Kit de montage
DG376KE75 DN 200 8” Bar 10 DAN0180411S V376XE75 398 290 17.9 EPDM KCF102900
DG376KE76 DN 250 10” Bar 10 DAN0240411S V376XE76 442 314 30.5 EPDM KCF103034
DG376KE77 DN 300 12” Bar 10 DAN0360411S V376XE77 487 339 41 EPDM KCF102901
DG376KE78 DN 350 14” Bar 10 DAN0480411S V376KE78 550 388 64 EPDM KCF123212
DG376KE79 DN 400 16” Bar 10 DAN0720411S V376KE79 599 433 91.4 EPDM KCF123213
DG376KE80 DN 450 18” Bar 10 DAN0960411S V376KE80 646 479 111.8 EPDM KCF144263
DG376KE81 DN 500 20” Bar 10 DAN1440412S V376KE81 690 567 145.8 EPDM KCF143215
DG376KE82 DN 600 24” Bar 10 DAN1920412S V376KE82 776 601 216.4 EPDM KCF164265
DG376KN75 DN 200 8” Bar 10 DAN0180411S V376XN75 398 290 17.9 NBR KCF102900
DG376KN76 DN 250 10” Bar 10 DAN0240411S V376XN76 442 314 30.5 NBR KCF103034
DG376KN77 DN 300 12” Bar 10 DAN0360411S V376XN77 487 339 41 NBR KCF102901
DG376KV75 DN 200 8” Bar 10 DAN0180411S V376XV75 398 290 17.9 FKM KCF102900
DG376KV76 DN 250 10” Bar 10 DAN0240411S V376XV76 442 314 30.5 FKM KCF103034
DG376KV77 DN 300 12” Bar 10 DAN0360411S V376XV77 487 339 41 FKM KCF102901
DG376XB68 DN 40 1”1/2 Bar 16 DAN0030421S V376XB68 226 174 3.2 WHITE NBR KCF042895
DG376XB69 DN 50 2” Bar 16 DAN0030421S V376XB69 241 174 4 WHITE NBR KCF042895
DG376XB70 DN 65 2”1/2 Bar 16 DAN0045422S V376XB70 259 189 5 WHITE NBR KCF042896
DG376XB71 DN 80 3” Bar 16 DAN0045422S V376XB71 266 189 5.2 WHITE NBR KCF042896
DG376XB72 DN 100 4” Bar 16 DAN0060422S V376XB72 290 198 6.7 WHITE NBR KCF052897
DG376XB73 DN 125 5” Bar 16 DAN0106411S V376XB73 316 237 10.3 WHITE NBR KCF072899
DG376XB74 DN 150 6” Bar 16 DAN0120411S V376XB74 332 244 11.8 WHITE NBR KCF072899
DG376XB75 DN 200 8” Bar 16 DAN0240411S V376XB75 401 314 18.7 WHITE NBR KCF102900
DG376XB76 DN 250 10” Bar 10 DAN0360411S V376XB76 449 339 31.6 WHITE NBR KCF102901
DG376XB77 DN 300 12” Bar 10 DAN0480411S V376XB77 504 388 44.1 WHITE NBR KCF122902
DG376XE68 DN 40 1”1/2 Bar 16 DAN0030411S V376XE68 226 174 3.2 EPDM KCF042895
DG376XE69 DN 50 2” Bar 16 DAN0030411S V376XE69 241 174 4 EPDM KCF042895
DG376XE70 DN 65 2”1/2 Bar 16 DAN0045412S V376XE70 259 189 5 EPDM KCF042896
DG376XE71 DN 80 3” Bar 16 DAN0045412S V376XE71 266 189 5.2 EPDM KCF042896
DG376XE72 DN 100 4” Bar 16 DAN0060412S V376XE72 290 198 6.7 EPDM KCF052897
DG376XE73 DN 125 5” Bar 16 DAN0106411S V376XE73 316 237 10.3 EPDM KCF072899
DG376XE74 DN 150 6” Bar 16 DAN0120411S V376XE74 332 244 11.8 EPDM KCF072899
DG376XE75 DN 200 8” Bar 16 DAN0240411S V376XE75 401 314 18.7 EPDM KCF102900
DG376XE76 DN 250 10” Bar 16 DAN0360411S V376XE76 449 339 31.6 EPDM KCF102901
DG376XE77 DN 300 12” Bar 16 DAN0480411S V376XE77 504 388 44.1 EPDM KCF122902
DG376XN68 DN 40 1”1/2 Bar 16 DAN0030411S V376XN68 226 174 3.2 NBR KCF042895
DG376XN68GA DN 40 1”1/2 Bar 16 DAN0030411S V376XN68GA 226 174 3.2 DVGW KCF042895
DG376XN69 DN 50 2” Bar 16 DAN0030411S V376XN69 241 174 4 NBR KCF042895
DG376XN69GA DN 50 2” Bar 16 DAN0030411S V376XN69GA 241 174 4 DVGW KCF042895
DG376XN70 DN 65 2”1/2 Bar 16 DAN0045412S V376XN70 259 189 5 NBR KCF042896
DG376XN70GA DN 65 2”1/2 Bar 16 DAN0045412S V376XN70GA 259 189 5 DVGW KCF042896
DG376XN71 DN 80 3” Bar 16 DAN0045412S V376XN71 266 189 5.2 NBR KCF042896
DG376XN71GA DN 80 3” Bar 16 DAN0045412S V376XN71GA 266 189 5.2 DVGW KCF042896
DG376XN72 DN 100 4” Bar 16 DAN0060412S V376XN72 290 198 6.7 NBR KCF052897
DG376XN72GA DN 100 4” Bar 16 DAN0060412S V376XN72GA 290 198 6.7 DVGW KCF052897
DG376XN73 DN 125 5” Bar 16 DAN0106411S V376XN73 316 237 10.3 NBR KCF072899
DG376XN73GA DN 125 5” Bar 16 DAN0106411S V376XN73GA 316 237 10.3 DVGW KCF072899
DG376XN74 DN 150 6” Bar 16 DAN0120411S V376XN74 332 244 11.8 NBR KCF072899
DG376XN74GA DN 150 6” Bar 16 DAN0120411S V376XN74GA 332 244 11.8 DVGW KCF072899
DG376XN75 DN 200 8” Bar 16 DAN0240411S V376XN75 401 314 18.7 NBR KCF102900
DG376XN75GA DN 200 8” Bar 16 DAN0240411S V376XN75GA 401 314 18.7 DVGW KCF102900
DG376XN76 DN 250 10” Bar 16 DAN0360411S V376XN76 449 339 31.6 NBR KCF102901
DG376XN76GA DN 250 10” Bar 10 DAN0360411S V376XN76GA 449 339 31.6 DVGW KCF102901
DG376XN77 DN 300 12” Bar 16 DAN0480411S V376XN77 504 388 44.1 NBR KCF122902
DG376XN77GA DN 300 12” Bar 10 DAN0480411S V376XN77GA 504 388 44.1 DVGW KCF122902
DG376XT68 DN 40 1”1/2 Bar 16 DAN0030421S V376XT68 226 174 3.2 PTFE KCF045003
DG376XT69 DN 50 2” Bar 16 DAN0030421S V376XT69 241 174 4 PTFE KCF045003
DG376XT70 DN 65 2”1/2 Bar 16 DAN0045422S V376XT70 259 189 5 PTFE KCF044988
DG376XT71 DN 80 3” Bar 16 DAN0045422S V376XT71 266 189 5.2 PTFE KCF044988
DG376XT72 DN 100 4” Bar 16 DAN0060422S V376XT72 290 198 6.7 PTFE KCF054991
DG376XT73 DN 125 5” Bar 16 DAN0106411S V376XT73 316 237 10.3 PTFE KCF074994
DG376XT74 DN 150 6” Bar 16 DAN0120411S V376XT74 332 244 11.8 PTFE KCF074994
DG376XT75 DN 200 8” Bar 16 DAN0240411S V376XT75 401 314 18.7 PTFE KCF104998
DG376XT76 DN 250 10” Bar 10 DAN0360411S V376XT76 449 339 31.6 PTFE KCF104995
DG376XT77 DN 300 12” Bar 10 DAN0480411S V376XT77 504 388 44.1 PTFE KCF124997
DG376XV68 DN 40 1”1/2 Bar 16 DAN0030411S V376XV68 226 174 3.2 FKM KCF042895
DG376XV69 DN 50 2” Bar 16 DAN0030411S V376XV69 241 174 4 FKM KCF042895
DG376XV70 DN 65 2”1/2 Bar 16 DAN0045412S V376XV70 259 189 5 FKM KCF042896
DG376XV71 DN 80 3” Bar 16 DAN0045412S V376XV71 266 189 5.2 FKM KCF042896
DG376XV72 DN 100 4” Bar 16 DAN0060412S V376XV72 290 198 6.7 FKM KCF052897
DG376XV73 DN 125 5” Bar 16 DAN0106411S V376XV73 316 237 10.3 FKM KCF072899
DG376XV74 DN 150 6” Bar 16 DAN0120411S V376XV74 332 244 11.8 FKM KCF072899
DG376XV75 DN 200 8” Bar 16 DAN0240411S V376XV75 401 314 18.7 FKM KCF102900
DG376XV76 DN 250 10” Bar 16 DAN0360411S V376XV76 449 339 31.6 FKM KCF102901
DG376XV77 DN 300 12” Bar 16 DAN0480411S V376XV77 504 388 44.1 FKM KCF122902
DG376XW68NF DN 40 1”1/2 Bar 16 DAN0030421S V376XW68NF 226 174 3.2 NBR WATER KCF042895
DG376XW69NF DN 50 2” Bar 16 DAN0030421S V376XW69NF 241 174 4 NBR WATER KCF042895
DG376XW70NF DN 65 2”1/2 Bar 16 DAN0045422S V376XW70NF 259 189 5 NBR WATER KCF042896
DG376XW71NF DN 80 3” Bar 16 DAN0045422S V376XW71NF 266 189 5.2 NBR WATER KCF042896
DG376XW72NF DN 100 4” Bar 16 DAN0060422S V376XW72NF 290 198 6.7 NBR WATER KCF052897
DG376XW73NF DN 125 5” Bar 16 DAN0106411S V376XW73NF 316 237 10.3 NBR WATER KCF072899
DG376XW74NF DN 150 6” Bar 16 DAN0120411S V376XW74NF 332 244 11.8 NBR WATER KCF072899
DG376XW75NF DN 200 8” Bar 16 DAN0240411S V376XW75NF 401 314 18.7 NBR WATER KCF102900
DG376XW76NF DN 250 10” Bar 10 DAN0360411S V376XW76NF 449 339 31.6 NBR WATER KCF102901
DG376XW77NF DN 300 12” Bar 10 DAN0480411S V376XW77NF 504 388 44.1 NBR WATER KCF122902
