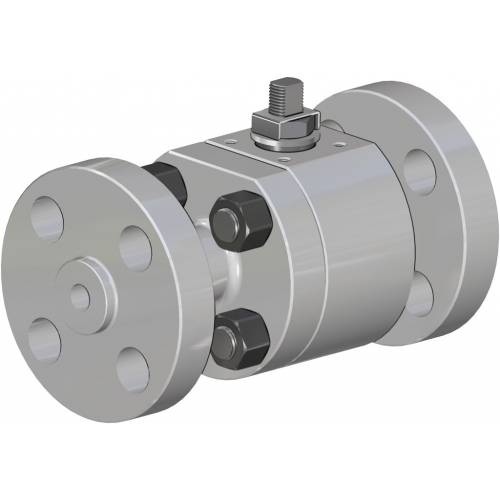

Vanne à boisseau sphérique THOR Split Body ANSI 900-1500 acier inox

Macro Vannes à boisseau sphérique

Catégorie THOR

Sous-catégorie THOR Split Body

Gamme THOR Split Body ANSI 900-1500

CONFIGURER Actionnement

DEMANDE D'INFORMATIONS

IMPRIMER PAGE

TÉLÉCHARGER CATALOGUE THOR SPLIT BODY

DÉCODIFIER CODE

Vanne à boisseau sphérique THOR Split Body ANSI 900-1500 acier inox - avantages -

1. Dispositif antistatique (continuité électrique entre le boisseau, la tige et le corps)
Les charges électrostatiques qui pourraient provoquer une inflammation dans des environnements inflammables et/ou explosifs sont évitées
Sécurité du contact garantie pendant toute la durée de vie de la vanne

2. Double bague antifriction
Garantit un couple d’actionnement inférieur de la vanne
Usure moindre par rapport à la réalisation avec une seule bague

3. Empilement de joints en chevron en "V" avec 3 garnitures et joint torique
Une étanchéité parfaite est garantie même après un nombre élevé de cycles

4. Rondelles ressort sur l’étanchéité de la tige
Elles garantissent la récupération des jeux dus à l'usure causée par le mouvement semi-rotatif de l’arbre en évitant les fuites vers l'extérieur
Permettent de maintenir les joints en « chevron » (en V) sous tension, évitant des fuites vers l’extérieur, en présence d’importantes variations de température

5. Étanchéité élastique en graphite
Garantit une étanchéité vers l'extérieur indépendamment des excursions thermiques auxquelles est soumise la vanne

Plus grande précision dans l'alignement des axes grâce à l'usinage de la pièce brute à la finition avec un positionnement unique
Allongement de la durée de vie de la vanne
Couple d’actionnement inférieur

Maintenance facile directement sur l’installation
Maîtrise des coûts lors de la phase de maintenance

Corps de la vanne en acier au carbone réalisé avec un matériau normalisé certifié NACE en exécution standard
Garantit une plus grande résistance à la corrosion
Plus grande ductilité du matériau

Processus de production entièrement réalisé chez OMAL
Contrôle maximum dans toutes les phases d’usinage
Possibilité de fournir rapidement des réalisations particulières requises par le client

Certificat "Sécu feu"
Garantit l'étanchéité de la vanne même en cas d'incendie

Certificat ATEX
Permet son installation en présence d'un milieu potentiellement explosif

Certification "TA LUFT émissions fugitives"
Garantit un haut degré de sécurité de l’étanchéité de la tige vers l'extérieur

Certificat ESP
Conformité totale aux normes de sécurité européennes pour les équipements sous pression

Certificat jusqu’à SIL 3
Niveau élevé de sécurité fonctionnelle

RÉALISATION STANDARD
• Boisseau flottant, passage intégral
• Garniture souple pour siège: DEVLON
• Normes pour les brides de raccordement ASME B16.5
• Écartement: ANSI B16.10
• Température de fonctionnement, voir diagramme de pression de température
• Classe de pression: ANSI 900-1500
• Classe d'étanchéité: EN12266-1 taux de fuite A
• Fluide véhiculé : produits pétroliers, fluides autolubrifiants (liquides et gazeux), pour autant qu'ils soient compatibles avec les matériaux de construction. Pour les fluides non autolubrifiants (eau,...) ou d'autres applications, veuillez contacter le service commercial.
• Dispositif antistatique EN12266-2
• Garniture de tige: empilement chevrons de série en Modified PTFE
• Joint supplémentaire sur tige avec joint torique FKM
• Tige anti-éjection
• Plan de perçage pour actionneur selon ISO 5211
• Angle de fermeture > 7 °

RÉALISATIONS SUR DEMANDE
• Pour d’autres types de brides, veuillez contacter notre service commercial.
• Garnitures d’étanchéité en: PTFE chargé de verre (PTFE-GF), PTFE chargé de graphite de carbone (PTFE-CF). Pour les autres types de matériaux, contactez notre service commercial.
• Réalisation unidirectionnelle avec orifice de compensation de la pression dans le boisseau • Levier en acier inoxydable
• Écrous et ressorts tige en acier inoxydable
• Pour les réalisations spéciales avec du matériel (corps/ boisseau/tige) autre que la version standard, contactez notre service commercial
• Marquage et certification ATEX SUR DEMANDE

CERTIFICATIONS
• Conforme à la directive européenne 2014/68/UE DESP; TA-LUFT VDI 2440; RÉSISTANCE AU FEU: ISO 10497 Third ed. 2010 / API 607 Sixth ed. 2010
• Niveau de sécurité fonctionnelle jusqu’à SIL 3 selon CEI 61508
• Fugitive Emission ISO15848-1 ISO FE BH-C03-SSA0 t (-34°C,+150°C).
• Conforme à la directive ATEX 2014/34/UE certificat ATEX SUR DEMANDE.

NORMES DE CONCEPTION
• API 6D SUR DEMANDE.
• Épaisseurs corps selon: ASME B16.34, ASME VIII div.1, EN 12516.
• Matériaux et valeurs nominales conformes à la norme ASME B16.34 pour les vannes ANSI et EN 12516 pour les vannes PN

Vanne à boisseau sphérique THOR Split Body ANSI 900-1500 acier inox - dimensions -

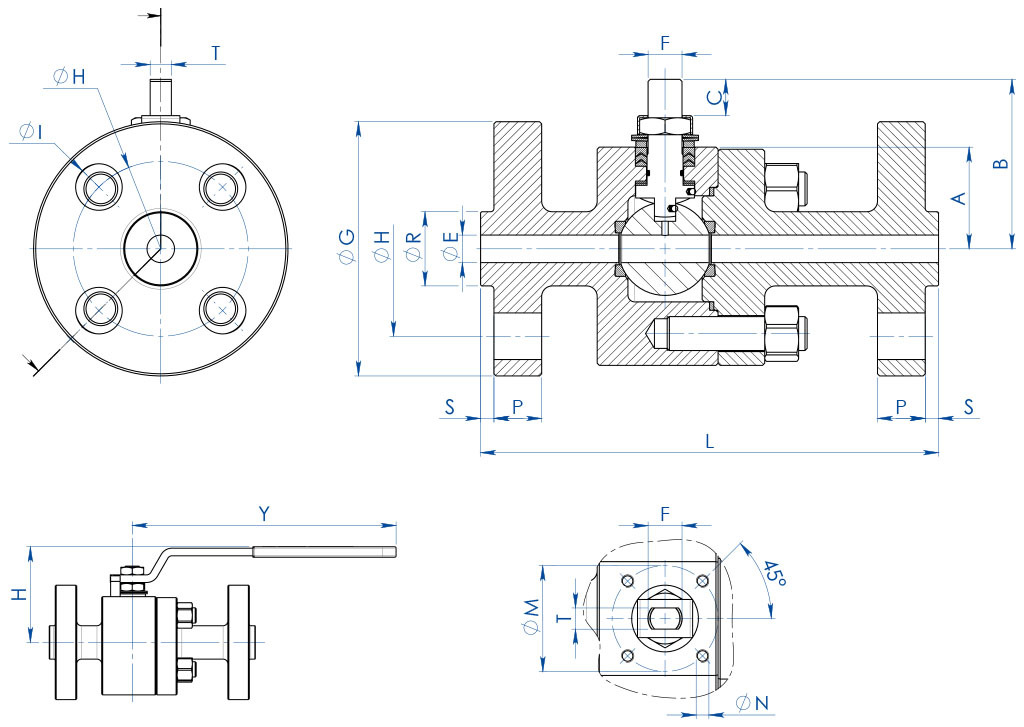

DIMENSIONS
MESURE		ANSI	A	B	C	∅E	RACC. ISO	∅M	∅N	F/T	∅G	∅R	S	∅H	NBRE TROUS	∅I	P	L	Kg	H	Y	KIT LEVIER	KIT GARNITURES
DN [mm]	[pouces]	ANSI	A	B	C	∅E	RACC. ISO	∅M	∅N	F/T	∅G	∅R	S	∅H	NBRE TROUS	∅I	P	L	Kg	H	Y	KIT LEVIER	KIT GARNITURES
DN 15	1/2”	ANSI 900/1500	48	77,5	14,6	13	F05	50	M6	16/10	123	35,1	6,4	82,6	4	22	22,5	216	9,7	100	275	KLV58008	KGBV469040
DN 20	3/4”	ANSI 900/1500	48	77,5	14,6	19	F05	50	M6	16/10	130	42,9	6,4	88,9	4	22	25,2	229	11,7	100	275	KLV58008	KGBV469050
DN 25	1”	ANSI 900/1500	48	77,5	14,6	25	F05	50	M6	16/10	149	50,8	6,4	101,6	4	25,4	28,7	254	13,9	100	275	KLV58008	KGBV469060

Vanne à boisseau sphérique THOR Split Body ANSI 900-1500 acier inox - matériaux -

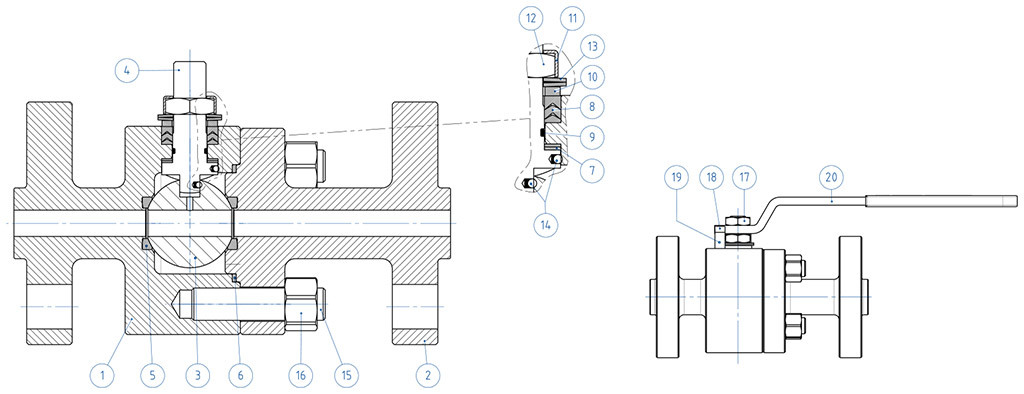

MATÉRIAUX ANSI 900-1500 À PARTIR D’UNE BARRE
N°	Description	316 Stainless steel
1	Corps	ASTM A 182 F316 / A479TP.316 (1.4401 / X5CrNiMo 17-12-2)
2	Connecteur	ASTM A 182 F316 / A479TP.316 (1.4401 / X5CrNiMo 17-12-2)
3	Boisseau	ASTM A351 CF8M (*) (1.4408/Gx5CrNiMo19-12-2)
4	Tige	A564 TP.630 (17-4PH)
5*	Siège	DEVLON (.)
6*	Garniture corps-connecteur	GRAFOIL
7*	Garniture inférieure tige	DEVLON (.)
8*	Joints de type chevron	Modified PTFE (.)
9*	Joint torique tige	FKM (.)
10	Bague presse-étoupe	304 S.S.
11	Plaque butée écrou	304 S.S.
12	Écrou tige	Acier au carbone galvanisé (x)
13	Rondelles ressort	Acier au carbone galvanisé (xx)
14	Dispositif antistatique	316 S.S.
15	Goujons	ASTM A193-B8
16	Écrous	ASTM A194-Gr.8
17	Contre-écrou	Acier au carbone galvanisé
18	Vis de butée	A2-70 (304 S.S.)
19	Butée de position	Acier au carbone galvanisé (x)
20	Levier	Fe37 galvanisé (x)
* Composants du kit de garnitures

Sur demande disponible en:
(*) Pour DN15 uniquement disponible en 316 S.S. (*)
(x): 304 s.s.
(xx): 301 s.s.
(.): Other materials available on request

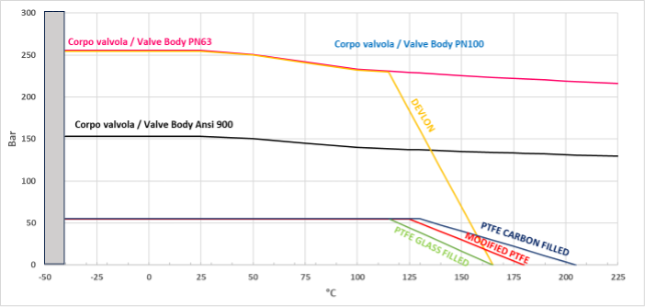

Diagramme pression/température pour vannes avec corps en acier carbone

Vanne à boisseau sphérique THOR Split Body ANSI 900-1500 acier inox - diagrammes et couples de démarrage - Diagramme pression/température pour vannes avec corps en acier carbone

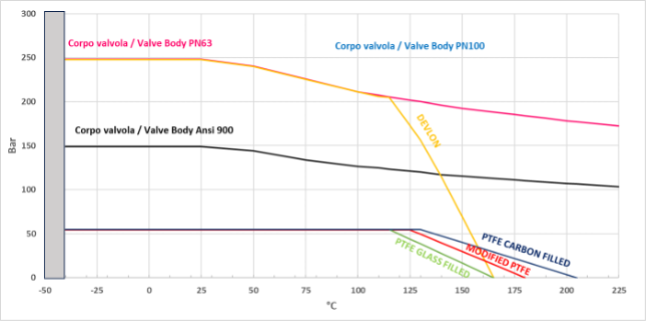

Diagramme pression/température pour vannes avec corps en acier inox

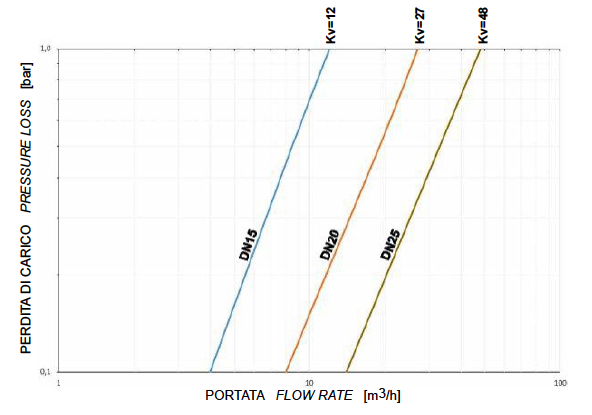

Débit/perte de charge et coefficient nominal Kv

Vanne à boisseau sphérique THOR Split Body ANSI 900-1500 acier inox - diagrammes et couples de démarrage - Débit/perte de charge et coefficient nominal Kv

La valeur Kv est la valeur du débit en m3/h (avec de l’eau à 15°C) qui provoque une chute de pression d’1 bar.

*COUPLES DE DÉMARRAGE EN Nm AVEC SIÈGE EN DEVLON ET AVEC FLUIDE VÉHICULÉ EAU ()**
	DN 15	DN 20	DN 25
0 bar	15	18	20
100 bar	20	23	26
150 bar	25	30	40
250 bar	30	40	60

* Si les fluides véhiculés sont des fluides dégraissants et/ou contenant des particules solides, les couples de manœuvre peuvent être supérieurs à ceux indiqués dans le tableau.

Les valeurs du couple en Nm peuvent varier en fonction de la température et du fluide. Considérer un facteur de sécurité d’1,4. Avec des cycles fréquents d'ouverture et de fermeture, le couple de manœuvre pourrait être considérablement inférieur au couple initial.

Le dimensionnement des actionneurs pneumatiques a été établi en tenant compte d’une pression d’alimentation minimale de 5,6 barg.

RALLONGE GUIDÉE PAR FUSION, AVEC LEVIER

MATÉRIAUX
N° PIÈCE	DESCRIPTION	MATÉRIAUX
1	Rallonge	AISI304 S.S.
2	Axe	AISI 430 F
3	Douille	DELRIN
4	JOINT TORIQUE	NBR
5	Levier	Fe 37 galvanisé (*)
6	Écrou	acier au carbone galvanisé (*)
7	Goupille arrêt levier	acier au carbone galvanisé (*)
8	Vis goupille arrêt levier	A2-70
9	Entretoise	PTFE Chargée carbone

(*) : Sur demande disponibles en 304 S.S.

DIMENSIONS
ISO VANNE	ØA	ØB	ØM	ØN	F/T	X	Y
F03	36	5,5	36	5,5	10/6	38,5	141,5
F04	42	5,5	42	M5	12/8	45,5	151,5
F05	50	6,5	50	6,5	16/10	48,5	276,5
F07	70	8,5	70	8,5	22/14	57,5	351,5
F10	102	11	102	11	30/18	79,5	451,5

REMARQUE : Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande.

RALLONGE GUIDÉE PAR FUSION, POUR ACTIONNEUR

MATÉRIAUX
N° PIÈCE	DESCRIPTION	MATÉRIAUX
1	Rallonge	ASTM A351 CF8M
2	Axe	AISI 430 F
3	Douille	DELRIN
4	JOINT TORIQUE	NBR

REMARQUE: Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande

RALLONGE GUIDÉE SOUDÉE, AVEC LEVIER

MATÉRIAUX
N° PIÈCE	DESCRIPTION	MATÉRIAUX
1	Rallonge	304 s.s.
2	Axe	AISI 430 F
3	Douille	DELRIN
4	Joint torique	NBR
5	Levier	Fe 37 galvanisé (*)
6	Écrou	acier au carbone galvanisé (*)
7	Goupille arrêt levier	acier au carbone galvanisé (*)
8	Vis goupille arrêt levier	A2-70
9	Écrou goupille arrêt levier	A2-70 (**)
10	Entretoise	PTFE Chargée carbone

(*) : sur demande disponibles en 304 S.S.
(**) : indisponible sur les vannes avec raccord iso F04.

DIMENSIONS
ISO VANNE	ØA	ØB	ØM	ØN	F/T	X	Y
F03	36	5,5	36	5,5	10/6	38,5	141,5
F04	42	5,5	42	M5	12/8	45,5	151,5
F05	50	6,5	50	6,5	16/10	48,5	276,5
F07	70	9	70	9	22/14	57,5	351,5
F10	102	11	102	11	30/18	79,5	451,5

REMARQUE : Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande.

RALLONGE GUIDÉE SOUDÉE, POUR ACTIONNEUR

MATÉRIAUX
PART. N°	DESCRIPTION	MATÉRIAUX
1	Rallonge	304 S.S.
2	Axe	AISI 430 F
3	Douille	DELRIN
4	JOINT TORIQUE	NBR

REMARQUE: Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande

RALLONGE AVEC JOINT SUPPLÉMENTAIRE

MATÉRIAUX
N° PIÈCE	DESCRIPTION	MATÉRIAUX
1	Rallonge	304 s.s.
2	Axe	AA564 TP.630 (17-4ph)
3	Bague antifriction	TFM1600
4	Joint torique	FKM
5	Empilement joints en chevron	TFM1600
6	Bague presse-étoupe	304 s.s.
7	Rondelles ressort	50CrV4 galvanisé
8	Écrou tige	UNI 3740-1 6S galvanisé
9	Plaque blocage écrou	304 s.s.
10	Garniture d'étanchéité	GRAFOIL

DIMENSIONS
ISO VANNE	ØA	ØB	ØM	ØN	F/T	C	D
F03	36	5,5	36	M5	10/6	20	10,2
F04	42	5,5	42	M5	12/8	26	15,1
F05	50	6,5	50	M6	16/10	35	21,2
F07	70	8,5	70	M8	22/14	47,5	28,4
F10	102	10,5	102	M10	30/18	61	35,2
