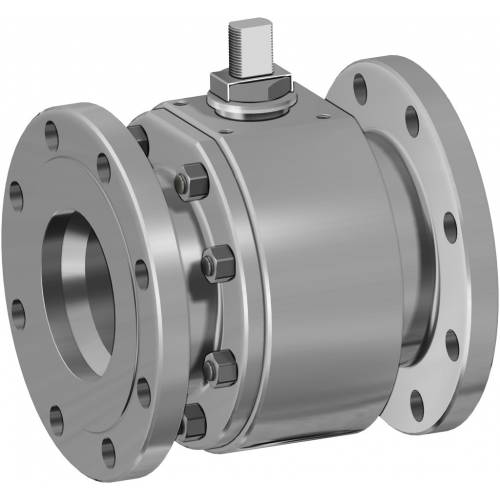

Vanne à boisseau sphérique THOR Split Body ANSI 150-300 passage réduit acier inox

Vanne à boisseau sphérique THOR Split Body ANSI 150-300 passage réduit acier inox
Catégorie THOR
Sous-catégorie THOR Split Body

Gamme THOR Split Body ANSI 150-300 passage réduit

CONFIGURER Actionnement
DEMANDE D'INFORMATIONS
IMPRIMER PAGE
DÉCODIFIER CODE
  • avantages
  • dimensions
  • matériaux
  • accessoires
  • documents

1. Dispositif antistatique (continuité électrique entre le boisseau, la tige et le corps)
Les charges électrostatiques qui pourraient provoquer une inflammation dans des environnements inflammables et/ou explosifs sont évitées
Sécurité du contact garantie pendant toute la durée de vie de la vanne

2. Double bague antifriction
Garantit un couple d’actionnement inférieur de la vanne
Usure moindre par rapport à la réalisation avec une seule bague

3. Empilement de joints en chevron en "V" avec 3 garnitures et joint torique
Une étanchéité parfaite est garantie même après un nombre élevé de cycles

4. Rondelles ressort sur l’étanchéité de la tige
Elles garantissent la récupération des jeux dus à l'usure causée par le mouvement semi-rotatif de l’arbre en évitant les fuites vers l'extérieur
Permettent de maintenir les joints en « chevron » (en V) sous tension, évitant des fuites vers l’extérieur, en présence d’importantes variations de température

5. Étanchéité élastique en graphite
Garantit une étanchéité vers l'extérieur indépendamment des excursions thermiques auxquelles est soumise la vanne

Plus grande précision dans l'alignement des axes grâce à l'usinage de la pièce brute à la finition avec un positionnement unique
Allongement de la durée de vie de la vanne
Couple d’actionnement inférieur

Maintenance facile directement sur l’installation
Maîtrise des coûts lors de la phase de maintenance

Corps de la vanne en acier au carbone réalisé avec un matériau normalisé certifié NACE en exécution standard
Garantit une plus grande résistance à la corrosion
Plus grande ductilité du matériau

Processus de production entièrement réalisé chez OMAL
Contrôle maximum dans toutes les phases d’usinage
Possibilité de fournir rapidement des réalisations particulières requises par le client

Certificat "Sécu feu"
 Garantit l'étanchéité de la vanne même en cas d'incendie

Certificat ATEX
Permet son installation en présence d'un milieu potentiellement explosif

Certification "TA LUFT émissions fugitives"
Garantit un haut degré de sécurité de l’étanchéité de la tige vers l'extérieur

Certificat ESP
Conformité totale aux normes de sécurité européennes pour les équipements sous pression

Certificat jusqu’à SIL 3
Niveau élevé de sécurité fonctionnelle

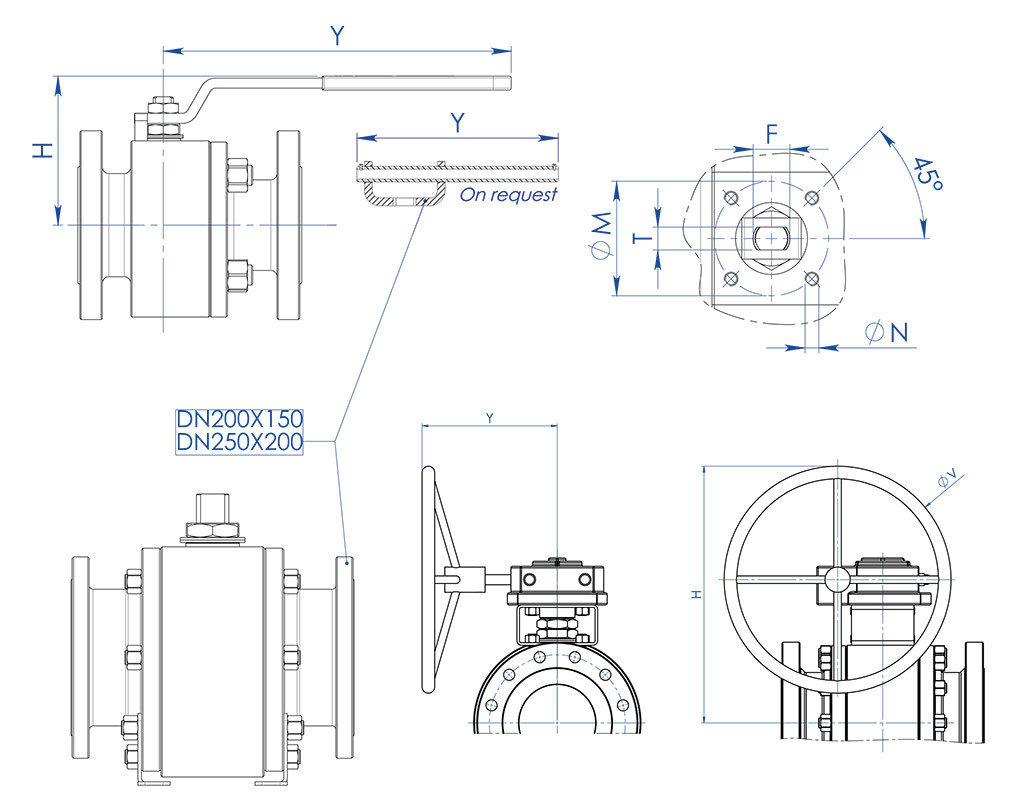

DIMENSIONS
MESURE
H
Y
∅V
∅M
∅N
F/T
RACC. ISO
KIT LEVIER
DN [mm]
[pouces]
DN 20x15
3/4” x 1/2”
71
140
---
36
M5
10/6
F03
KLV58004
DN 25x20
1” x 3/4”
73
140
---
36
M5
10/6
F03
KLV58004
DN 32x25
1” 1/4 x 1”
87
150
---
42
M5
12/8
F04
KLV58006
DN 40x32
1” 1/2 x 1” 1/4
91
150
---
42
M5
12/8
F04
KLV58006
DN 50x40
2” x 1” 1/2
108
275
---
50
M6
16/10
F05
KLV58008
DN 65x50
2” 1/2 x 2”
118
275
---
50
M6
16/10
F05
KLV58008
DN 80x65
3” x 2” 1/2
143
350
---
70
M8
22/14
F07
KLV58010
DN 100x80
4” x 3”
150
350
---
70
M8
22/14
F07
KLV58010
DN 125x100
5” x 4”
198
450
---
102
M10
30/18
F10
KLV58012
DN 150x100
6” x 4”
208
450
---
102
M10
30/18
F10
KLV58012
DN 200x150 ANSI 150 (*)
8” x 6”
522
326
400
140
M16
45/30
F14
---
DN 200x150 ANSI 300
8” x 6”
522
347,5
600
140
M16
45/30
F14
---
DN 250x200 ANSI 150 (*)
10” x 8”
516
347
500
140
M16
52/35
F14
---


Version STANDARD avec réducteur manuel pour DN200x150 et DN250x200.
(*) SUR DEMANDE version avec levier.

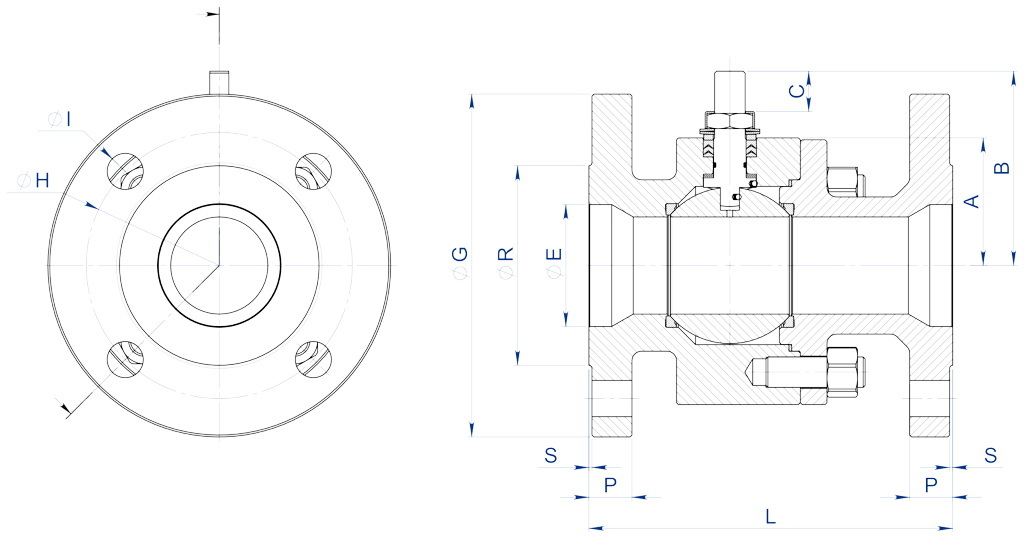

DIMENSIONS
MESURE
ANSI
∅E
A
B
C
∅G
∅R
S
P
∅H
NBRE
TROUS
∅I
Kg
L
KIT LEVIER
DN [mm]
[pouces]
DN 20x15
3/4” x 1/2”
150
19
32
52
10
100
42,9
1,6
13
69,8
4
16
2,9
117 (3)
KGBV485040
DN 20x15
3/4” x 1/2”
300
19
32
52
10
11842,9
1,6
16,6
82,6
4
19
4,1
152 (3)
KGBV485040
DN 25x20
1” x 3/4”
150
25
35
55
10
110
50,8
1,6
14,5
79,2
4
16
3,9
127 (3)
KGBV485050
DN 25x20
1” x 3/4”
300
25
35
55
10
125
50,8
1,6
18
88,9
4
19
5,2
165 (3)
KGBV485050
DN 32x25
1” 1/4 x 1”
150
32
42
68
15
11863,5
1,6
16,1
88,9
4
16
5,1
140 (3)
KGBV485060
DN 32x25
1” 1/4 x 1”
300
32
42
68
15
135
63,5
1,6
19,5
98,6
4
19
7
178 (3)
KGBV485060
DN 40x32
1” 1/2 x 1” 1/4
150
38
47
73
15
12873
1,6
18
98,6
4
16
7,7
165 (3)
KGBV485070
DN 40x32
1” 1/2 x 1” 1/4
300
38
47
73
15
155
73
1,6
21
114,3
4
22
10,8
190 (3)
KGBV485070
DN 50x40
2” x 1” 1/2
150
51
58
93
21
15391,91,6
19,6
120,6
4
19
11,8
178 (4)
KGBV485080
DN 50x40
2” x 1” 1/2
300
51
58
93
21
165
91,91,6
22,6
127
8
19
14,1
216 (4)
KGBV485080
DN 65x50
2” 1/2 x 2”
150
64
67
102
21
180
104,6
1,6
22,6
139,7
4
19
18,3
191 (4)
KGBV485090
DN 65x50
2” 1/2 x 2”
300
64
67
102
21
190
104,6
1,6
26,1
149,4
8
22
21,5
241 (4)
KGBV485090
DN 80x65
3” x 2” 1/2
150
76
83
130,5
28,4
190
127
1,6
24
152,4
4
19
25,6
203 (4)
KGBV485100
DN 80x65
3” x 2” 1/2
300
76
83
130,5
28,4
210
127
1,6
29
168,1
8
22
33,6
282 (4)
KGBV485100
DN 100x80
4” x 3”
150
102
90
137,5
28,4
230
157,2
1,6
24,6
190,5
8
19
35,9
229 (4)
KGBV485110
DN 100x80
4” x 3”
300
102
96
137,5
28,4
255
157,2
1,6
32,6
200,2
8
22
50,5
305 (4)
KGBV485110
DN 125x100
5” x 4”
150
118
111
172
35
255
185,7
1,6
24,6
215,9
8
22
53
254 (3)
KGBV485120
DN 125x100
5” x 4”
300
118
111
172
35
280
185,7
1,6
36,6
215,98
22
78,9
381 (3)
KGBV485120
DN 150x100
6” x 4”
150
152
111
172
35
280
215,9
1,6
25,6
241,3
8
22
67,7
394 (4)
KGBV485120
DN 150x100
6” x 4”
300
152
111
172
35
320
215,9
1,6
37,6
269,7
12
22
91,4
403 (4)
KGBV485120
DN 200x150(*)
8” x 6”
150
203
154
227,5
40,5
345
269,7
1,6
29
298,4
8
22
151,5
457 (4)
KGBV485140
DN 200X150
8” x 6”
300
203
154
227,5
40,5
381269,7
1,6
42,5
330,2
12
25,4
184
502
KGBV48514D
DN 250x200(*)
10” x 8”
150
254
188
274
44,8
407323,8
1,6
31
362
12
25,4
246
533 (4)
KGBV485150

Version STANDARD avec réducteur manuel pour DN200x150 et DN250x200.
(*) SUR DEMANDE version avec levier.
(3) ANSI B16.10
(4) B16.10 / API6D

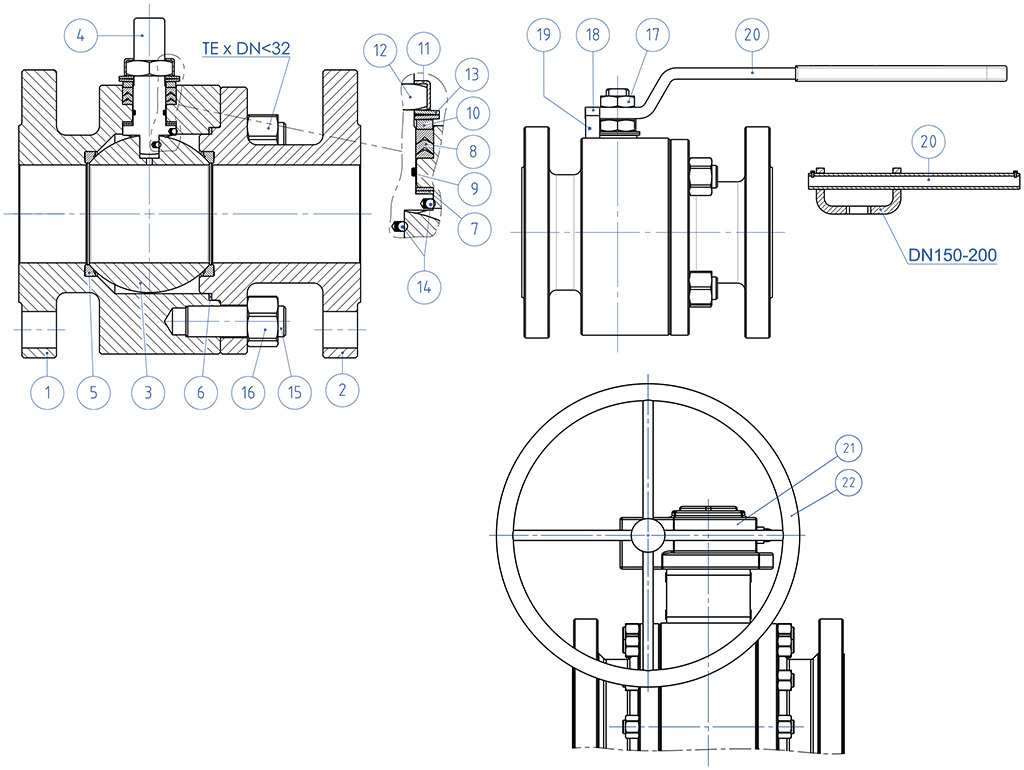

MATÉRIAUX
ANSI 150-300  À PARTIR D’UNE BARRE

Description316 Stainless steel
1
Corps
ASTM A 182 F316 / A479TP.316 (1.4401 / X5CrNiMo 17-12-2)
2
Connecteur
3
Boisseau
ASTM A351 CF8M (1.4408/Gx5CrNiMo19-12-2)
4
Tige
A564 TP.630 (17-4PH)
5*
Siège
Modified PTFE (2)
6*
Garniture corps-connecteur
GRAFOIL
7*
Garniture inférieure tige
Modified PTFE (.)
8*
Joints de type chevron
Modified PTFE (.)
9*
Joint torique tige
FKM (.)
10
Bague presse-étoupe
304 S.S.
11
Plaque blocage écrou
304 S.S.
12
Écrou tige
Acier au carbone galvanisé (x)
13
Rondelles ressort
Acier au carbone galvanisé (xx)
14
Dispositif antistatique
316 S.S.
15
Goujons
ASTM A193-B8
16
Écrous
ASTM A194-Gr.8
17
Contre-écrou
Acier au carbone galvanisé (x)
18
Vis de butée
A2-70 (304 S.S.)
19
Butée de position
Acier au carbone galvanisé (x)
20
LevierAcier au carbone galvanisé (x)
21
Réducteur
Fonte (peint)
22
Volant
Carbon steel painted
* Composants du kit de garnitures

Sur demande disponible en:
(x): 304 S.S.
(xx): 301 S.S.
(2) DEVLON pour DN200x150 ANSI300

(.): Autre matériel disponible sur demande

RALLONGE GUIDÉE PAR FUSION, AVEC LEVIER

MATÉRIAUX
N° PIÈCE
DESCRIPTION
MATÉRIAUX
1
Rallonge
AISI304 S.S.
2
AxeAISI 430 F
3
DouilleDELRIN
4
JOINT TORIQUE
NBR
5
Levier
Fe 37 galvanisé (*)
6
Écrou
acier au carbone galvanisé (*)
7
Goupille arrêt levier
acier au carbone galvanisé (*)
8
Vis goupille arrêt levier
A2-70
9
Entretoise
PTFE Chargée carbone


(*) : Sur demande disponibles en 304 S.S.


DIMENSIONS
ISO VANNE
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,5
10/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
708,5708,522/1457,5351,5
F10
102111021130/1879,5451,5


REMARQUE : Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande.

RALLONGE GUIDÉE PAR FUSION, POUR ACTIONNEUR

 MATÉRIAUX
N° PIÈCE
 DESCRIPTION
MATÉRIAUX
1
Rallonge
ASTM A351 CF8M
2
Axe
AISI 430 F
3
Douille
DELRIN
4
JOINT TORIQUE
NBR


REMARQUE: Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande

RALLONGE GUIDÉE SOUDÉE, AVEC LEVIER

MATÉRIAUX
N° PIÈCE
DESCRIPTION
MATÉRIAUX
1
Rallonge
304 s.s.
2
Axe
AISI 430 F
3
Douille
DELRIN
4
Joint torique
NBR
5
Levier
Fe 37 galvanisé (*)
6
Écrou
acier au carbone galvanisé  (*)
7
Goupille arrêt levier
acier au carbone galvanisé  (*)
8
Vis goupille arrêt levier
A2-70
9
Écrou goupille arrêt levier
A2-70 (**)
10
Entretoise
PTFE Chargée carbone


(*) : sur demande disponibles en 304 S.S.
(**) : indisponible sur les vannes avec raccord iso F04.

DIMENSIONS
ISO VANNE
ØA
ØB
ØM
ØN
F/T
X
Y
F03
36
5,5365,510/638,5141,5
F04
425,542M512/845,5151,5
F05
506,5506,516/1048,5276,5
F07
70970922/1457,5351,5
F10
102111021130/1879,5451,5


REMARQUE : Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande.

RALLONGE GUIDÉE SOUDÉE, POUR ACTIONNEUR

MATÉRIAUX
PART. N°
DESCRIPTION
MATÉRIAUX
1
Rallonge
304 S.S.
2
Axe
AISI 430 F
3
Douille
DELRIN
4
JOINT TORIQUE
NBR


REMARQUE: Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande

RALLONGE AVEC JOINT SUPPLÉMENTAIRE

MATÉRIAUX
N° PIÈCE
DESCRIPTION
MATÉRIAUX
1
Rallonge
304 s.s.
2
AxeAA564 TP.630 (17-4ph)
3
Bague antifriction
TFM1600
4
Joint torique
FKM
5
Empilement joints en chevron
TFM1600
6
Bague presse-étoupe
304 s.s.
7
Rondelles ressort
50CrV4 galvanisé
8
Écrou tige
UNI 3740-1 6S galvanisé
9
Plaque blocage écrou
304 s.s.
10
Garniture d'étanchéité
GRAFOIL


DIMENSIONS
ISO VANNE
ØA
ØB
ØM
ØN
F/T
CD
F03
36
5,5
36M510/6
2010,2
F04
42
5,5
42M512/8
2615,1
F05
50
6,550M616/10
3521,2
F07
70
8,570M822/14
47,528,4
F10
102
10,5102M1030/18
6135,2

REMARQUE: Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande.

CONFIGURER ACTIONNEMENT
Sélectionnez les paramètres de recherche
RECHERCHER UN ARTICLE
X FERMER

PROCHAIN ÉVÈNEMENT

H2 INVICTUS certified ISO 19880-3
H2 INVICTUS certified ISO 19880-3
