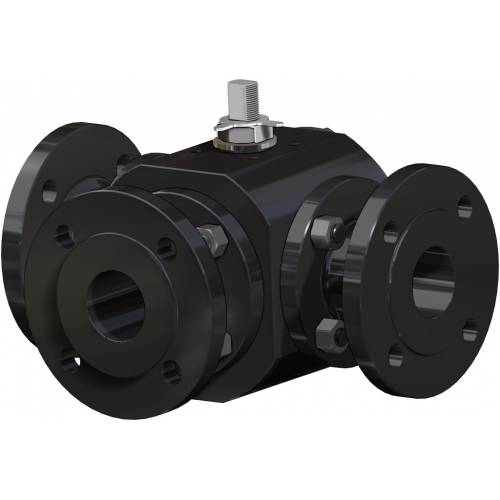

Vanne à boisseau sphérique THOR Split Body 3 voies 4 joints PN 16-40 ANSI 150 acier au carbone - avantages -

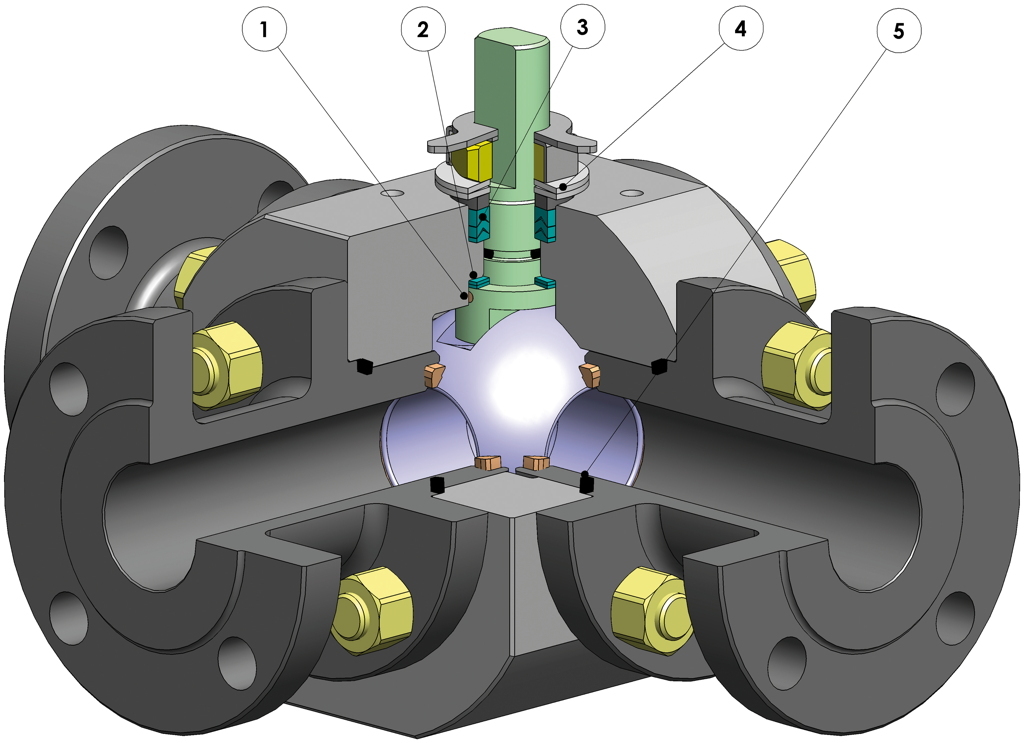

1. Dispositif antistatique (continuité électrique entre le boisseau, la tige et le corps)
Les charges électrostatiques qui pourraient provoquer une inflammation dans des environnements inflammables et/ou explosifs sont évitées
Sécurité du contact garantie pendant toute la durée de vie de la vanne

2. Double bague antifriction
Garantit un couple d’actionnement inférieur de la vanne
Usure moindre par rapport à la réalisation avec une seule bague

3. Empilement de joints en chevron en "V" avec 3 garnitures et joint torique Une étanchéité parfaite est garantie même après un nombre élevé de cycles

4. Rondelles ressort sur l’étanchéité de la tige
Elles garantissent la récupération des jeux dus à l'usure causée par le mouvement semi-rotatif de l’arbre en évitant les fuites vers l'extérieur
Permettent de maintenir les joints en « chevron » (en V) sous tension, évitant des fuites vers l’extérieur, en présence d’importantes variations de température

5. Étanchéité élastique en graphite
Garantit une étanchéité vers l'extérieur indépendamment des excursions thermiques auxquelles est soumise la vanne

Plus grande précision dans l'alignement des axes grâce à l'usinage de la pièce brute à la finition avec un positionnement unique
Allongement de la durée de vie de la vanne
Couple d’actionnement inférieur

Maintenance facile directement sur l’installation
Maîtrise des coûts lors de la phase de maintenance

Corps de la vanne en acier au carbone réalisé avec un matériau normalisé certifié NACE en exécution standard
Garantit une plus grande résistance à la corrosion
Plus grande ductilité du matériau

Processus de production entièrement réalisé chez OMAL
Contrôle maximum dans toutes les phases d’usinage
Possibilité de fournir rapidement des réalisations particulières requises par le client

Certificat ATEX
Permet son installation en présence d'un milieu potentiellement explosif

Certification "TA LUFT émissions fugitives"
Garantit un haut degré de sécurité de l’étanchéité de la tige vers l'extérieur

Certificat ESP
Conformité totale aux normes de sécurité européennes pour les équipements sous pression

RÉALISATION STANDARD
• Boisseau flottant, passage intégral
• Garniture souple pour siège: TFM 1600
• Normes pour brides de raccordement: EN1092-1, ASME B16.5
• Classes de pression: ansi 150; PN16-40
• Classe d'étanchéité: EN12266-1 taux de fuite A
• Température de fonctionnement: -20°C +150°C
• Fluide véhiculé: air, eau, gaz, produits pétroliers et pétrochimiques, fluides agressifs.
• Dispositif antistatique EN12266-2
• Garniture de tige: empilement chevrons de série en Modified PTFE
• Joint supplémentaire sur tige avec joint torique FKM
• Tige anti-éjection
• Plan de perçage pour actionneur selon ISO 5211

RÉALISATIONS SUR DEMANDE
• Réalisation pour température -40 C° en A350 LF2
• Pour d’autres types de raccordements à bride, veuillez contacter notre service commercial.
• Garnitures d’étanchéité en: PTFE chargé de verre (PTFE-GF), PTFE chargé de graphite de carbone (PTFE-CF). Pour les autres types de matériaux, contactez notre service commercial.
• Levier, écrous et ressorts tige inox
• Pour les réalisations spéciales avec du matériel (corps/boisseau/tige) autre que la norme, veuillez contacter notre service commercial
• Traitement de surface: galvanisation blanche, peinture époxy, (pour d'autres traitements, contactez notre service commercial).
• Marquage et certificat ATEX SUR DEMANDE

CERTIFICATIONS
• Conforme à la directive européenne 2014/68/UE DESP; Émissions fugitives ISO 15848 (ISO FE BH-C03-SSA 0); Ta-Luft VDI: 2440
• Niveau de sécurité fonctionnelle jusqu'à SIL 3 selon CEI 61508
• Conforme à la directive ATEX 2014/34/UE, certificat ATEX SUR DEMANDE

NORMES DE CONCEPTION
• Épaisseurs de corps selon ASME B16.34, ASME VIII div.1, EN12516
• Matériaux et valeurs nominales conformes à la norme ASME B16.34 pour les vannes ANSI et EN12516 pour les vannes PN

Vanne à boisseau sphérique THOR Split Body 3 voies 4 joints PN 16-40 ANSI 150 acier au carbone - dimensions -

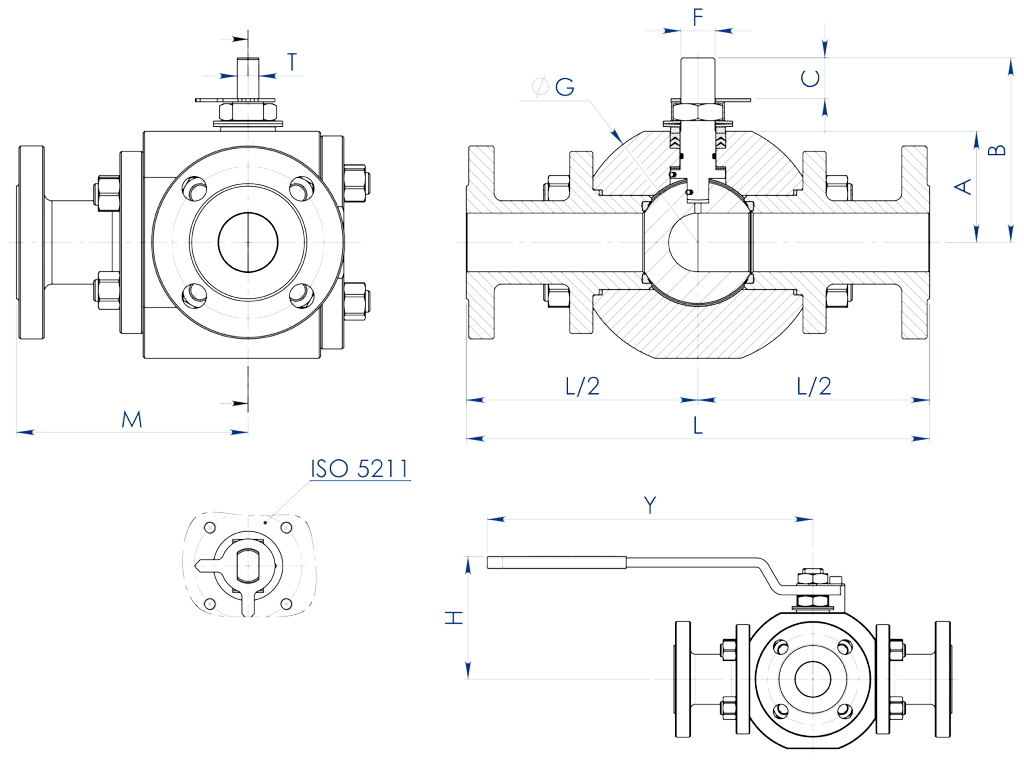

DIMENSIONS -PN-
MESURE		PN	∅E	L	M	A	B	C	RACC. ISO	F/T	∅G	∅J	∅R	S	P	∅K	NBRE TROUS	∅I	H	Y	Kg	KIT LEVIER	KIT GARNITURES
DN [mm]	[pouces]	PN	∅E	L	M	A	B	C	RACC. ISO	F/T	∅G	∅J	∅R	S	P	∅K	NBRE TROUS	∅I	H	Y	Kg	KIT LEVIER	KIT GARNITURES
DN 15	1/2"	16-40	13	170	85	35	55	9,2	F03	10/6	84	95	45	2	16	65	4	14	74	140	5,8	KLV58004	KGBV462040
DN 20	3/4"	16-40	19	200	100	45	71	13	F04	12/8	105	105	58	2	18	75	4	14	90,5	150	10,2	KLV58006	KGBV462050
DN 25	1"	16-40	25	230	115	55,5	90,5	19,1	F05	16/10	128	115	68	2	18	85	4	14	107	275	16,4	KLV58008	KGBV462060
DN 32	1" 1/4	16-40	32	240	120	60	95	19,1	F05	16/10	135	140	78	2	18	100	4	18	111,3	275	19,1	KLV58008	KGBV462070
DN 40	1" 1/2	16-40	38	300	150	72	119,5	26,4	F07	22/14	160	150	88	3	18	110	4	18	134,5	350	27,6	KLV58010	KGBV462080
DN 50	2"	16-40	51	320	160	81	128,5	26,4	F07	22/14	178	165	102	3	20	125	4	18	143,5	350	39,2	KLV58010	KGBV462090
DN 65	2" 1/2	16	64	350	175	93	154	33,1	F10	30/18	205	185	122	3	18	145	4	18	182,3	450	57,3	KLV58012	KGBV462100
DN 80	3"	16	76	370	185	101	162	33,1	F10	30/18	220	200	138	3	24	160	8	18	190,3	450	71,2	KLV58012	KGBV462110
DN 100	4"	16	102	400	200	124	182	33,1	F10	30/18	270	220	158	3	20	180	8	18	210,5	450	100,2	KLV58012	KGBV462120

DIMENSIONS -ANSI-
MESURE		ANSI	∅E	L	M	A	B	C	RACC. ISO	F/T	∅G	∅J	∅R	S	P	∅K	NBRE TROUS	∅I	H	Y	Kg	KIT LEVIER	KIT GARNITURES
DN [mm]	[pouces]	ANSI	∅E	L	M	A	B	C	RACC. ISO	F/T	∅G	∅J	∅R	S	P	∅K	NBRE TROUS	∅I	H	Y	Kg	KIT LEVIER	KIT GARNITURES
DN 15	1/2"	150	13	170	85	35	55	9,2	F03	10/6	84	90	35,1	1,6	11,6	60,5	4	16	74	140	4,9	KLV58004	KGBV462040
DN 20	3/4"	150	19	200	100	45	71	13	F04	12/8	105	100	42,9	1,6	13,2	69,8	4	16	90,5	150	9,1	KLV58006	KGBV462050
DN 25	1"	150	25	230	115	55,5	90,5	19,1	F05	16/10	128	110	50,8	1,6	15,0	79,2	4	16	107	275	15,6	KLV58008	KGBV462060
DN 32	1" 1/4	150	32	240	120	60	95	19,1	F05	16/10	135	118	63,5	1,6	16,1	88,9	4	16	111,3	275	16,7	KLV58008	KGBV462070
DN 40	1" 1/2	150	38	300	150	72	119,5	26,4	F07	22/14	160	128	73	1,6	18,0	98,6	4	16	134,5	350	25,8	KLV58010	KGBV462080
DN 50	2"	150	51	320	160	81	128,5	26,4	F07	22/14	178	153	91,9	1,6	20,0	120,6	4	19	143,5	350	37,7	KLV58010	KGBV462090
DN 65	2" 1/2	150	64	350	175	93	154	33,1	F10	30/18	205	180	104,6	1,6	23,0	139,7	4	19	182,3	450	59,1	KLV58012	KGBV462100
DN 80	3"	150	76	370	185	101	162	33,1	F10	30/18	220	190	127	1,6	24,6	152,4	4	19	190,3	450	70,6	KLV58012	KGBV462110
DN 100	4"	150	102	400	200	124	182	33,1	F10	30/18	270	230	157,2	1,6	24,5	190,5	8	19	210,5	450	105,1	KLV58012	KGBV462120

Remarque: pour les vannes à boisseau sphérique en T, les dimensions restent inchangées.

Vanne à boisseau sphérique THOR Split Body 3 voies 4 joints PN 16-40 ANSI 150 acier au carbone - matériaux -

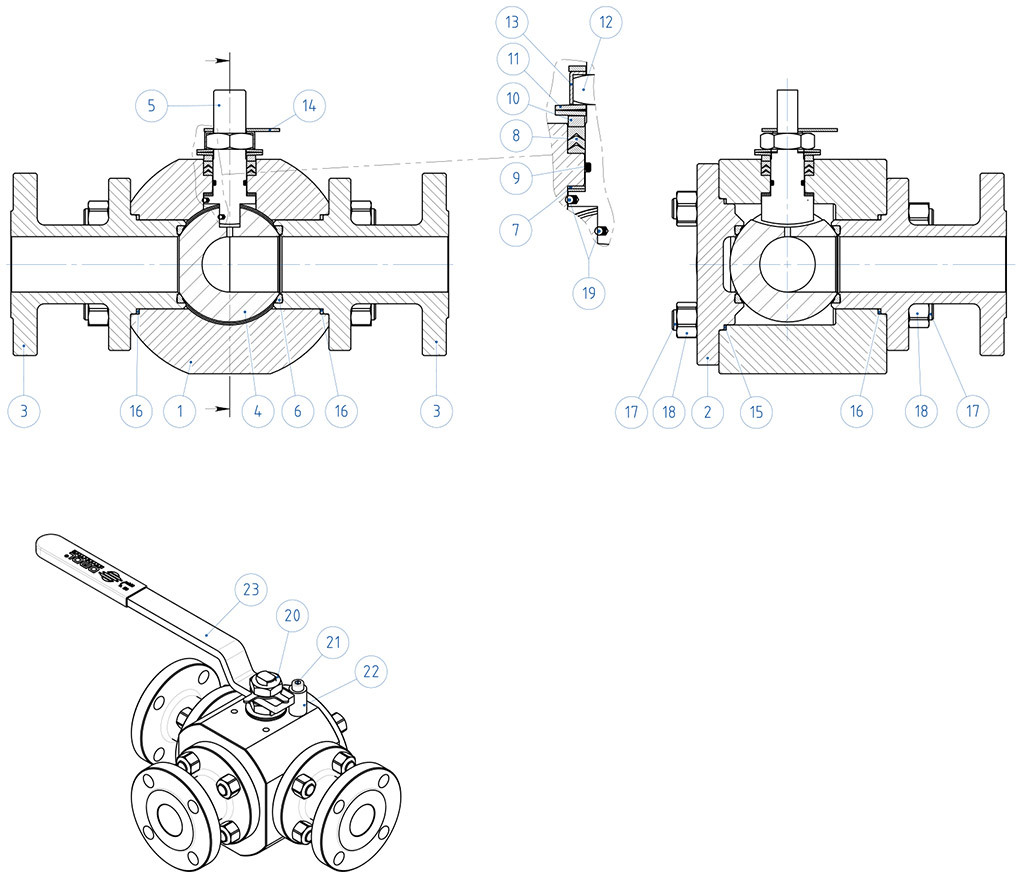

MATÉRIAUX SPLIT BODY PN16-40 ANSI 150
N°	Description	A350 LF2 Carbon steel	A105 Carbon steel
1	Corps	ASTM A350 LF2	ASTM A105
2	Couvercle
3	Terminale
4	Boisseau	ASTM A351 CF8M
5	Tige	A564 TP.630 (17-4PH)
6*	Siège	Modified PTFE
7*	Garniture inférieure tige	Modified PTFE
8*	Empilement joints en chevron	Modified PTFE
9*	Joint torique tige	FKM
10	Bague presse-étoupe	Acier au carbone galvanisé (x)
11	Ressorts tige	Acier au carbone galvanisé (xx)
12	Écrou tige	Acier au carbone galvanisé (x)
13	Plaque butée écrou	304 S.S.
14	Indicateur	304 S.S.
15*	Garniture corps-couvercle	Grafoil
16*	Garniture corps-connecteur	Grafoil
17	Goujons	ASTM A320 L7M	ASTM A193-B7
18	Écrous	ASTM A194-Gr.7M	ASTM A194-Gr.2H
19	Dispositif antistatique	316 S.S.
20	Contre-écrou	Acier au carbone galvanisé (x)
21	Vis de butée	A2-70 (304 S.S.)
22	Butée de position	Acier au carbone galvanisé (x)
23	Levier	Fe37 galvanisé (x)
* Composants du kit de garnitures

Sur demande disponible en:
(x): 304 s.s.
(xx): 301 s.s.

Débit/perte de charge et coefficient nominal Kv

Vanne à boisseau sphérique THOR Split Body 3 voies 4 joints PN 16-40 ANSI 150 acier au carbone - diagrammes et couples de démarrage - Débit/perte de charge et coefficient nominal Kv

La valeur Kv est la valeur du débit en m3/h (avec de l’eau à 15°C) qui provoque une chute de pression d’1 bar.

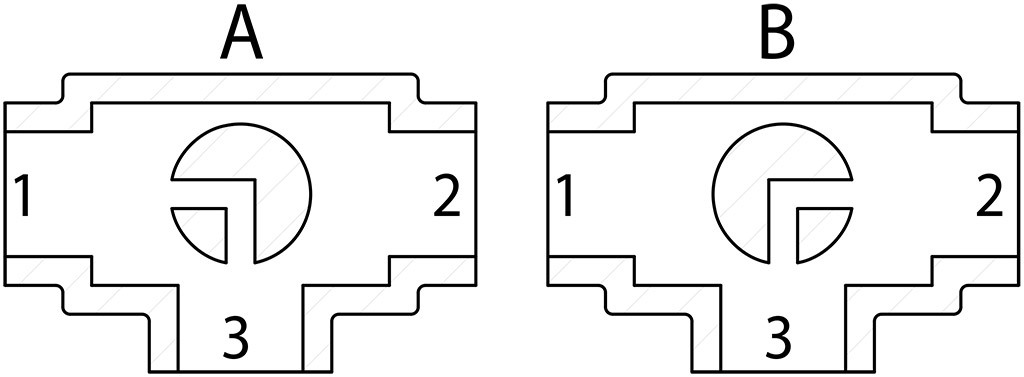

Schéma boisseau en "L"

N.B.:
Avec l'actionneur SR NORMALEMENT FERMÉ, la position de repos du boisseau doit être "A".
Avec l'actionneur SR NORMALEMENT OUVERT, la position de repos du boisseau doit être "B".

Vanne à boisseau sphérique THOR Split Body 3 voies 4 joints PN 16-40 ANSI 150 acier au carbone - spécifications -

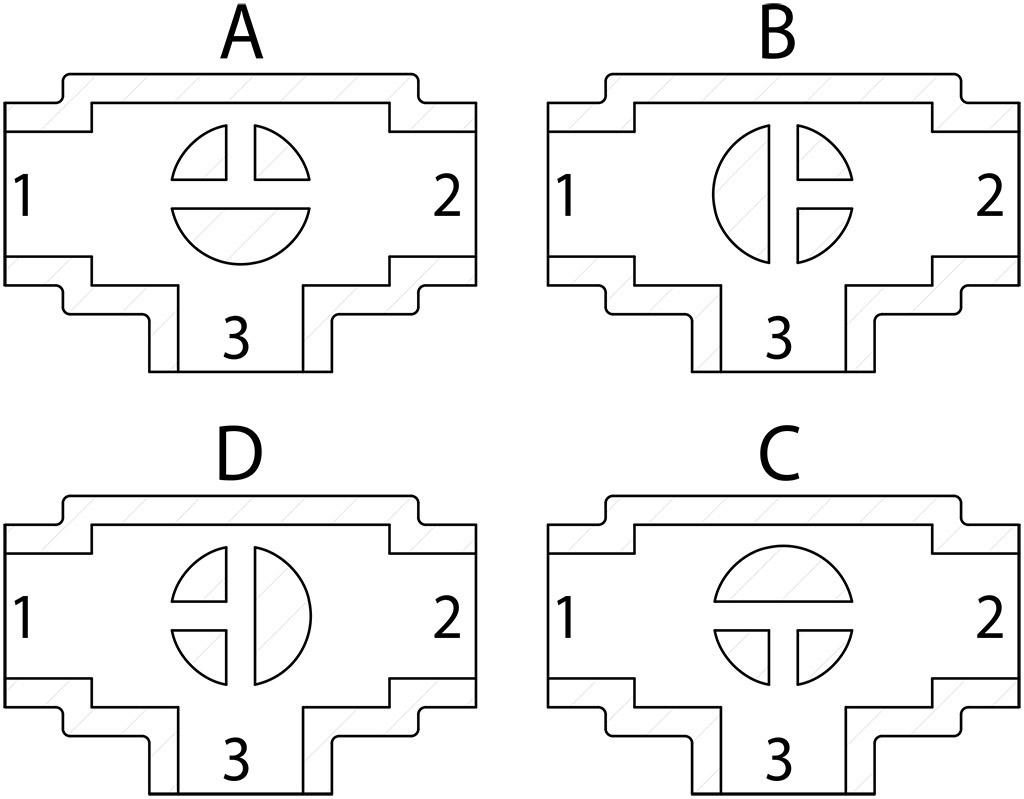

Schéma boisseau en "T"

Avec l'actionneur, seules deux positions sont possibles avec une rotation de 90°: la configuration du boisseau doit toujours être communiquée à notre service commercial.

NB:
Avec l'actionneur SR NORMALEMENT FERMÉ, choisissez la position de repos du boisseau; lors de l'alimentation, l'actionneur tourne dans le sens antihoraire.
Avec l'actionneur SR NORMALEMENT OUVERT, choisissez la position de repos du boisseau; lors de l'alimentation, l'actionneur tourne dans le sens horaire.

RALLONGE GUIDÉE PAR FUSION, AVEC LEVIER

MATÉRIAUX
N° PIÈCE	DESCRIPTION	MATÉRIAUX
1	Rallonge	AISI304 S.S.
2	Axe	AISI 430 F
3	Douille	DELRIN
4	JOINT TORIQUE	NBR
5	Levier	Fe 37 galvanisé (*)
6	Écrou	acier au carbone galvanisé (*)
7	Goupille arrêt levier	acier au carbone galvanisé (*)
8	Vis goupille arrêt levier	A2-70
9	Entretoise	PTFE Chargée carbone

(*) : Sur demande disponibles en 304 S.S.

DIMENSIONS
ISO VANNE	ØA	ØB	ØM	ØN	F/T	X	Y
F03	36	5,5	36	5,5	10/6	38,5	141,5
F04	42	5,5	42	M5	12/8	45,5	151,5
F05	50	6,5	50	6,5	16/10	48,5	276,5
F07	70	8,5	70	8,5	22/14	57,5	351,5
F10	102	11	102	11	30/18	79,5	451,5

REMARQUE : Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande.

RALLONGE GUIDÉE PAR FUSION, POUR ACTIONNEUR

Vanne à boisseau sphérique THOR Split Body 3 voies 4 joints PN 16-40 ANSI 150 acier au carbone - accessoires - RALLONGE GUIDÉE PAR FUSION, POUR ACTIONNEUR

MATÉRIAUX
N° PIÈCE	DESCRIPTION	MATÉRIAUX
1	Rallonge	ASTM A351 CF8M
2	Axe	AISI 430 F
3	Douille	DELRIN
4	JOINT TORIQUE	NBR

REMARQUE: Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande

RALLONGE GUIDÉE SOUDÉE, AVEC LEVIER

MATÉRIAUX
N° PIÈCE	DESCRIPTION	MATÉRIAUX
1	Rallonge	304 s.s.
2	Axe	AISI 430 F
3	Douille	DELRIN
4	Joint torique	NBR
5	Levier	Fe 37 galvanisé (*)
6	Écrou	acier au carbone galvanisé (*)
7	Goupille arrêt levier	acier au carbone galvanisé (*)
8	Vis goupille arrêt levier	A2-70
9	Écrou goupille arrêt levier	A2-70 (**)
10	Entretoise	PTFE Chargée carbone

(*) : sur demande disponibles en 304 S.S.
(**) : indisponible sur les vannes avec raccord iso F04.

DIMENSIONS
ISO VANNE	ØA	ØB	ØM	ØN	F/T	X	Y
F03	36	5,5	36	5,5	10/6	38,5	141,5
F04	42	5,5	42	M5	12/8	45,5	151,5
F05	50	6,5	50	6,5	16/10	48,5	276,5
F07	70	9	70	9	22/14	57,5	351,5
F10	102	11	102	11	30/18	79,5	451,5

REMARQUE : Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande.

RALLONGE GUIDÉE SOUDÉE, POUR ACTIONNEUR

Vanne à boisseau sphérique THOR Split Body 3 voies 4 joints PN 16-40 ANSI 150 acier au carbone - accessoires - RALLONGE GUIDÉE SOUDÉE, POUR ACTIONNEUR

MATÉRIAUX
PART. N°	DESCRIPTION	MATÉRIAUX
1	Rallonge	304 S.S.
2	Axe	AISI 430 F
3	Douille	DELRIN
4	JOINT TORIQUE	NBR

REMARQUE: Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande

RALLONGE AVEC JOINT SUPPLÉMENTAIRE

MATÉRIAUX
N° PIÈCE	DESCRIPTION	MATÉRIAUX
1	Rallonge	304 s.s.
2	Axe	AA564 TP.630 (17-4ph)
3	Bague antifriction	TFM1600
4	Joint torique	FKM
5	Empilement joints en chevron	TFM1600
6	Bague presse-étoupe	304 s.s.
7	Rondelles ressort	50CrV4 galvanisé
8	Écrou tige	UNI 3740-1 6S galvanisé
9	Plaque blocage écrou	304 s.s.
10	Garniture d'étanchéité	GRAFOIL

DIMENSIONS
ISO VANNE	ØA	ØB	ØM	ØN	F/T	C	D
F03	36	5,5	36	M5	10/6	20	10,2
F04	42	5,5	42	M5	12/8	26	15,1
F05	50	6,5	50	M6	16/10	35	21,2
F07	70	8,5	70	M8	22/14	47,5	28,4
F10	102	10,5	102	M10	30/18	61	35,2
