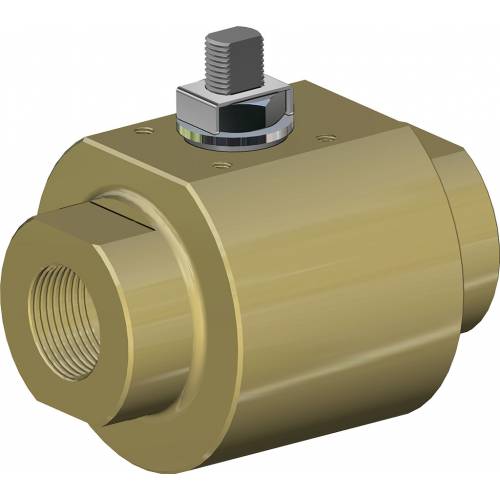

KRATOS à cyclicité élevée pour fluides non autolubrifiants acier au carbone

Macro Vannes à boisseau sphérique

Catégorie KRATOS

Sous-catégorie KRATOS à cyclicité élevée pour fluides non autolubrifiants

CONFIGURER Actionnement

DEMANDE D'INFORMATIONS

IMPRIMER PAGE

TÉLÉCHARGER CATALOGUE KRATOS

KRATOS à cyclicité élevée pour fluides non autolubrifiants acier au carbone - avantages -

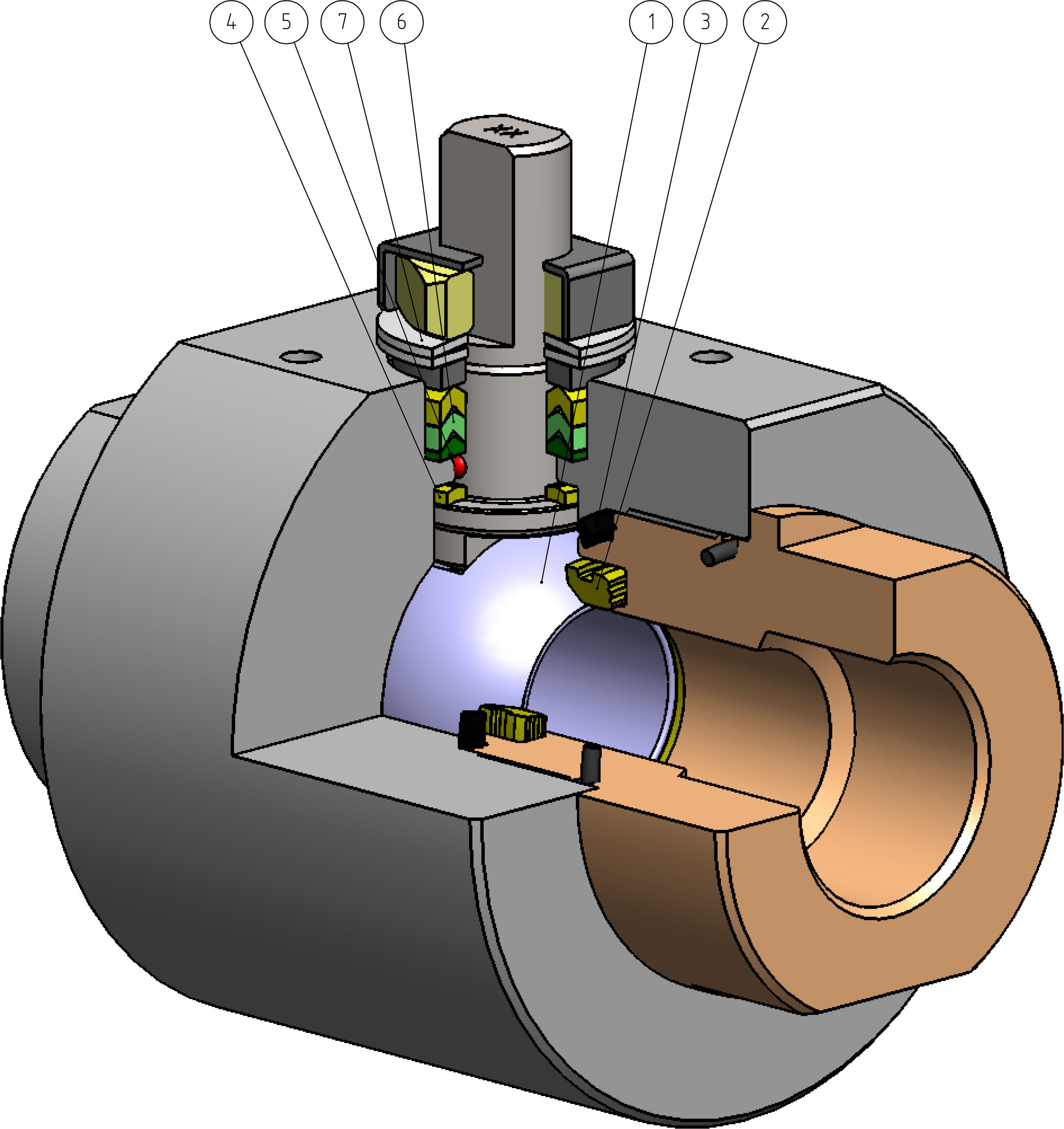

1. Boisseau sphérique en acier inoxydable avec revêtement en chrome dur de 40 μm.

Plus longue résistance grâce à une faible usure du boisseau.

2. Garniture d'étanchéité en « LUBROSEAT ».

Composé de résine acétal avec des additifs autolubrifiants.

Idéal pour véhiculer des fluides non autolubrifiants.

Haute résistance aux charges.

3. Garniture Corps-Manchon en DEVLON.

Garniture d'étanchéité supplémentaire de protection du joint torique.

4. Bague anti-friction en DEVLON.

Moins d'usure que les joints non modifiés.

Haute résistance aux charges.

5. Dispositif anti-statique (continuité électrique entre le boisseau, la tige et le corps).

Les charges électrostatiques qui pourraient provoquer un incendie dans des environnements inflammables et/ou explosibles sont évitées.

Sécurité garantie par le contact pendant toute la durée de vie de la vanne.

6. Empilement de garnitures en « V » avec 3 garnitures

Cela garantit une étanchéité parfaite même après un nombre élevé de cycles.

7. Rondelles ressorts sur la garniture d'étanchéité de la tige.

Elles permettent de récupérer le jeu dû à l'usure causée par le mouvement semi-rotatif de l'arbre évitant les fuites vers l'extérieur.

Elles permettent de maintenir les joints en « chevron » (en V) sous tension, en évitant des fuites vers l’extérieur, y compris en présence d’importantes excursions thermiques.

Plus grande précision dans l'alignement des axes grâce à l'usinage de la pièce brute jusqu'à la pièce finie avec un positionnement unique.

Allongement de la durée de vie de la vanne

Couple d'actionnement plus faible.

Corps de vanne en acier au carbone réalisé en matériau normalisé certifié NACE en exécution standard.

Il garantit une meilleure résistance à la corrosion.

Plus grande ductilité du matériau.

Processus de production entièrement réalisé par OMAL.

Contrôle maximal durant toutes les phases de traitement.

Possibilité de fournir rapidement des exécutions spéciales demandées par le client.

Certificat DESP.

Conformité totale aux normes de sécurité européennes pour les équipements sous pression.

Certificat Émissions fugitives ISO 15848 (ISO FE AH-C03-SSA 0).

Garantit un niveau élevé de sécurité de la garniture d'étanchéité de la tige vers l’extérieur.

Certificat ATEX.

Permet son installation en présence d'un milieu potentiellement explosible.

Certifié jusqu'à SIL 3

Niveau élevé de sécurité fonctionnelle

EXÉCUTION STANDARD :
• Extrémités filetées EN ISO 228-1 ou NPT.
• Boisseau flottant, passage total.
• Garniture d'étanchéité souple pour siège en LUBROSEAT.
• Garniture d'étanchéité de la tige avec empilement de joints en « V »de série.
• Température de fonctionnement : de -30°C à +80°C.
• Classe d'étanchéité : EN 12266-1 niveau A.
• Dispositif anti-statique EN 12266-2.
• Tige anti-éjection.
• Plan de perçage pour actionneur selon ISO 5211.
• Traitement de surface de galvanisation.
• Fluide véhiculé : fluides liquides ou gazeux à condition qu'ils soient compatibles avec les matériaux de construction.

EXÉCUTIONS SUR DEMANDE :
• Garnitures d’étanchéité en : PTFE chargé de verre (PTFE-GF), PTFE chargé de graphite de carbone (PTFE-CF), Modified PTFE, PEEK. Pour d’autres types de matériel, contactez notre service commercial.
• Exécution unidirectionnelle avec orifice de compensation de pression dans le boisseau.
• Levier en acier inoxydable ; écrous et ressorts tige en acier inoxydable. Pour les exécutions avec du matériel (corps/boisseau/tige) autre que la norme, contactez notre service commercial.
Pour d'autres traitement superficiels, veuillez vous adresser à notre service commercial.
• Marquage et certificat ATEX SUR DEMANDE.

CERTIFICATIONS :
• Conforme à la directive européenne 2014/68/UE DESP.
• Émissions fugitives ISO 15848 (ISO FE AH-C03-SSA 0) -50 °C/+100 °C.
• Niveau de sécurité fonctionnelle jusqu’à SIL 3 en accord avec la norme IEC 61508.
• Conforme à la directive européenne 2014/34/UE ATEX (certificat ATEX SUR DEMANDE).

NORMES DE CONCEPTION :
• Épaisseurs corps selon : ASME B16.34, ASME VIII div.1, EN 12516.

KRATOS à cyclicité élevée pour fluides non autolubrifiants acier au carbone - dimensions -

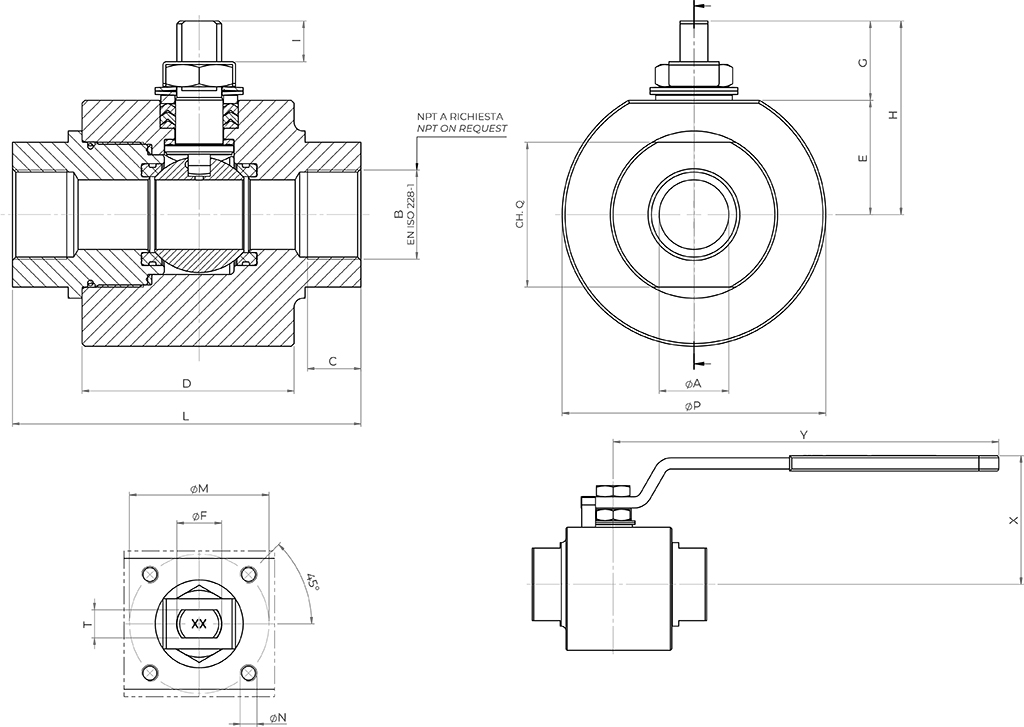

DIMENSIONS
Mesure		øA	B	C	øP	D	E	G	H	I	L	ISO	øM	øN	T/F	CH.Q	Y	X	Kg*
DN [mm]	[pouces]	øA	B	C	øP	D	E	G	H	I	L	ISO	øM	øN	T/F	CH.Q	Y	X	Kg*
DN 08	1/4"	9	1/4"	11,5	60	55	25,5	20	45,5	8,2	85	F03	36	M5	6/M10	32	141,5	67	1,5
DN 10	3/8"	9	3/8"	11,5	60	55	25,5	20	45,5	8,2	85	F03	36	M5	6/M10	32	141,5	67	1,5
DN 15	1/2"	13	1/2"	15	75	60	32,5	22,5	55	9,8	90	F04	42	M5	8/M12	38	151,5	80	2,5
DN 20	3/4"	19	3/4"	16,5	79	60	35	22,5	57,5	9,8	90	F04	42	M5	8/M12	45	151,5	82	2,7
DN 25	1"	25	1"	19,5	94,5	76	41	28,5	69,5	14,6	125	F05	50	M6	10/M16	52	276,5	92	4,5
DN 32	1" 1/4	32	1" 1/4	22	104	76	46,5	28,5	75	14,6	125	F05	50	M6	10/M16	65	276,5	98	5,5
DN 40	1" 1/2	38	1" 1/2	22	129	90	56,5	41	97,5	21,9	150	F07	70	M8	14/M22	75	351,5	117	9,8
DN 50	2"	51	2"	26	149,5	104	68	39,5	107,5	20,9	170	F07	70	M8	14/M22	95	351,5	128	14,3

* Axe libre.

KRATOS à cyclicité élevée pour fluides non autolubrifiants acier au carbone - matériaux -

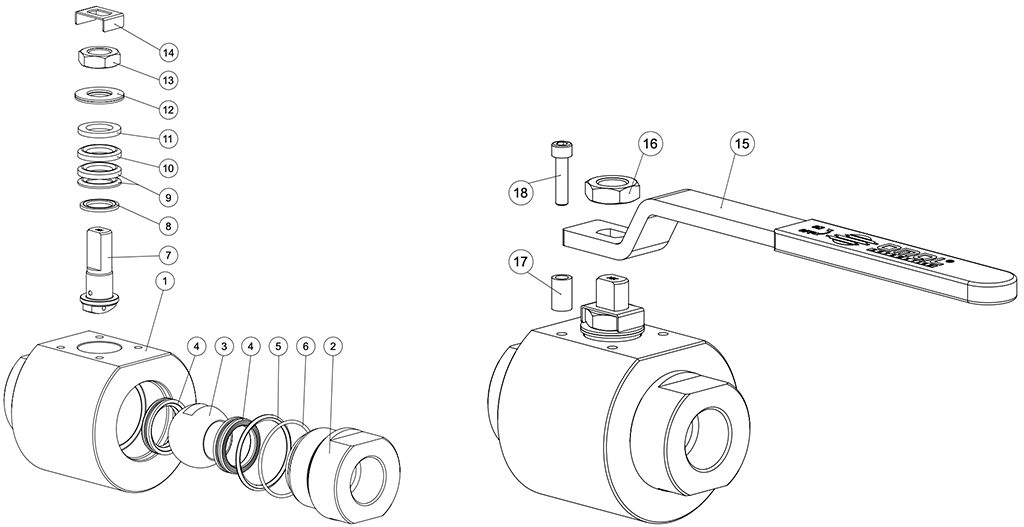

MATÉRIAUX
1	Corps	ASTM A350 LF2 Galvanisé
2	Manchon	ASTM A350 LF2 Galvanisé
3	Boisseau	A217 CA15 / A479 TP.410 / A182 F6A + Chromage dur
4*	Siège	Filled POM
5*	Garniture Corps-Manchon	DEVLON
6*	Joint torique Corps - Manchon	HNBR
7	Tige	A564 TP.630 (17-4 PH)
8*	Bague anti-friction	DEVLON
9*	Empilement joints en « V »	TFM1600
10*	Empilement joints en « V »	DEVLON
11	Bague presse-étoupe	Acier au carbone galvanisé
12	Rondelles ressort	Acier au carbone galvanisé
13	Écrou tige	Acier au carbone galvanisé
14	Butée écrou	304 S.S.
15	Levier	Fe37 Galvanisé
16	Contre-écrou	Acier au carbone galvanisé
17	Butée de position	Acier au carbone galvanisé
18	Vis de butée	A2-70 (304 S.S.)
* Composants du kit de garnitures

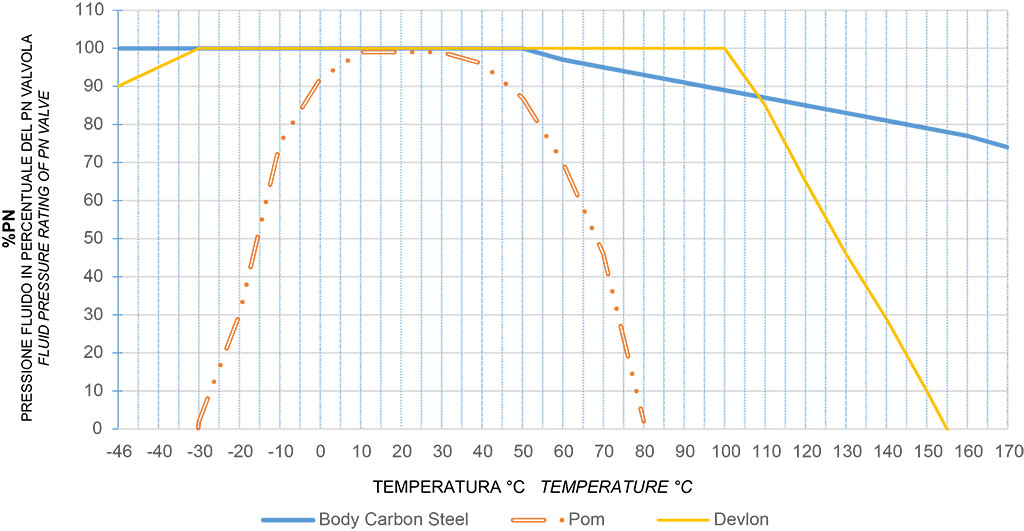

Diagramme pression/température

KRATOS à cyclicité élevée pour fluides non autolubrifiants acier au carbone - diagrammes et couples de démarrage - Diagramme pression/température

COUPLES DE DÉMARRAGE en Nm
PN - Mesure	DN 08 1/4"	DN 10 3/8"	DN 15 1/2"	DN 20 3/4"	DN 25 1"	DN 32 1"1/4	DN 40 1"1/2	DN 50 2"
6000 PSI / 413 bar	25	25	32	42	63
5000 PSI / 344 bar						83	126
4000 PSI / 276 bar								168

Les valeurs du couple en Nm peuvent varier en fonction de la température et du fluide. Considérer un facteur de sécurité de 1.4.

DÉBIT KV m³/h
KV m³/h	10	11	20	60	100	130	170	280

La valeur Kv est la valeur du débit en m³/h (avec de l’eau à 15 °C) qui provoque une chute de pression de 1 bar.

RALLONGE GUIDÉE PAR FUSION, AVEC LEVIER

MATÉRIAUX
N° PIÈCE	DESCRIPTION	MATÉRIAUX
1	Rallonge	AISI304 S.S.
2	Axe	AISI 430 F
3	Douille	DELRIN
4	JOINT TORIQUE	NBR
5	Levier	Fe 37 galvanisé (*)
6	Écrou	acier au carbone galvanisé (*)
7	Goupille arrêt levier	acier au carbone galvanisé (*)
8	Vis goupille arrêt levier	A2-70
9	Entretoise	PTFE Chargée carbone

(*) : Sur demande disponibles en 304 S.S.

DIMENSIONS
ISO VANNE	ØA	ØB	ØM	ØN	F/T	X	Y
F03	36	5,5	36	5,5	10/6	38,5	141,5
F04	42	5,5	42	M5	12/8	45,5	151,5
F05	50	6,5	50	6,5	16/10	48,5	276,5
F07	70	8,5	70	8,5	22/14	57,5	351,5
F10	102	11	102	11	30/18	79,5	451,5

REMARQUE : Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande.

RALLONGE GUIDÉE PAR FUSION, POUR ACTIONNEUR

MATÉRIAUX
N° PIÈCE	DESCRIPTION	MATÉRIAUX
1	Rallonge	ASTM A351 CF8M
2	Axe	AISI 430 F
3	Douille	DELRIN
4	JOINT TORIQUE	NBR

REMARQUE: Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande

RALLONGE GUIDÉE SOUDÉE, AVEC LEVIER

MATÉRIAUX
N° PIÈCE	DESCRIPTION	MATÉRIAUX
1	Rallonge	304 s.s.
2	Axe	AISI 430 F
3	Douille	DELRIN
4	Joint torique	NBR
5	Levier	Fe 37 galvanisé (*)
6	Écrou	acier au carbone galvanisé (*)
7	Goupille arrêt levier	acier au carbone galvanisé (*)
8	Vis goupille arrêt levier	A2-70
9	Écrou goupille arrêt levier	A2-70 (**)
10	Entretoise	PTFE Chargée carbone

(*) : sur demande disponibles en 304 S.S.
(**) : indisponible sur les vannes avec raccord iso F04.

DIMENSIONS
ISO VANNE	ØA	ØB	ØM	ØN	F/T	X	Y
F03	36	5,5	36	5,5	10/6	38,5	141,5
F04	42	5,5	42	M5	12/8	45,5	151,5
F05	50	6,5	50	6,5	16/10	48,5	276,5
F07	70	9	70	9	22/14	57,5	351,5
F10	102	11	102	11	30/18	79,5	451,5

REMARQUE : Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande.

RALLONGE GUIDÉE SOUDÉE, POUR ACTIONNEUR

MATÉRIAUX
PART. N°	DESCRIPTION	MATÉRIAUX
1	Rallonge	304 S.S.
2	Axe	AISI 430 F
3	Douille	DELRIN
4	JOINT TORIQUE	NBR

REMARQUE: Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande

RALLONGE AVEC JOINT SUPPLÉMENTAIRE

MATÉRIAUX
N° PIÈCE	DESCRIPTION	MATÉRIAUX
1	Rallonge	304 s.s.
2	Axe	AA564 TP.630 (17-4ph)
3	Bague antifriction	TFM1600
4	Joint torique	FKM
5	Empilement joints en chevron	TFM1600
6	Bague presse-étoupe	304 s.s.
7	Rondelles ressort	50CrV4 galvanisé
8	Écrou tige	UNI 3740-1 6S galvanisé
9	Plaque blocage écrou	304 s.s.
10	Garniture d'étanchéité	GRAFOIL

DIMENSIONS
ISO VANNE	ØA	ØB	ØM	ØN	F/T	C	D
F03	36	5,5	36	M5	10/6	20	10,2
F04	42	5,5	42	M5	12/8	26	15,1
F05	50	6,5	50	M6	16/10	35	21,2
F07	70	8,5	70	M8	22/14	47,5	28,4
F10	102	10,5	102	M10	30/18	61	35,2

REMARQUE: Le code de la rallonge dépend du type d'actionnement et du raccord de la vanne ; à demander lors de la commande.
