HOME » Produits » Vannes à boisseau sphérique / Autres vannes à boisseau sphérique en PVC /

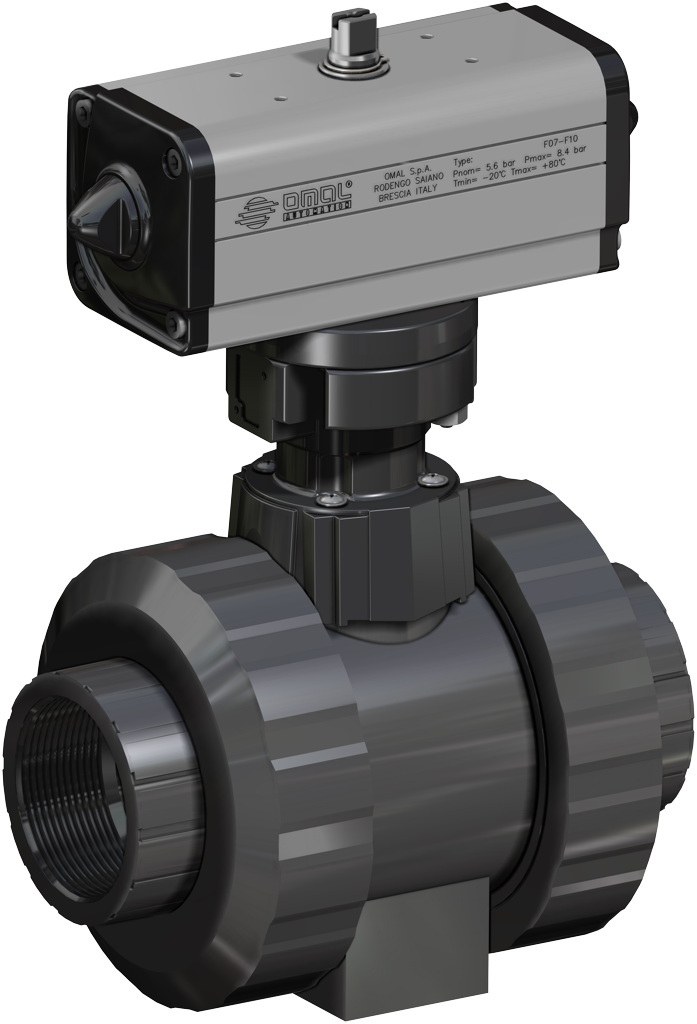

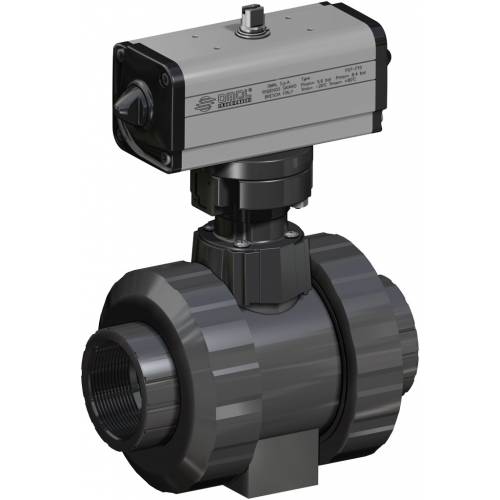

Vanne à boisseau sphérique en PVC, Item 615-616
Actionneur pneumatique DA avec vanne à coller
Télécharger Catalogue général
Télécharger catalogue accessoires actionneurs
Décodifier MAGNUM & THOR
Configurez votre produit
Téléchargez le fichier 2D et 3D sous différents formats
iconaDisegni
Télécharger Conditions de vente
Macro Vannes à boisseau sphérique
Catégorie Autres vannes à boisseau sphérique en PVC
Vanne Vanne à boisseau sphérique en PVC, Item 615-616
Actionnement Actionneur pneumatique DA avec vanne à coller
Vanne à boisseau sphérique en PVC, 2 voies, avec raccords filetés ou à coller - passage intégral

ITEM 615
Raccordement: fileté
ITEM 616
Raccordement: à coller
DEMANDE D'INFORMATIONS
PVC

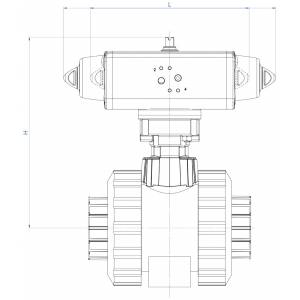

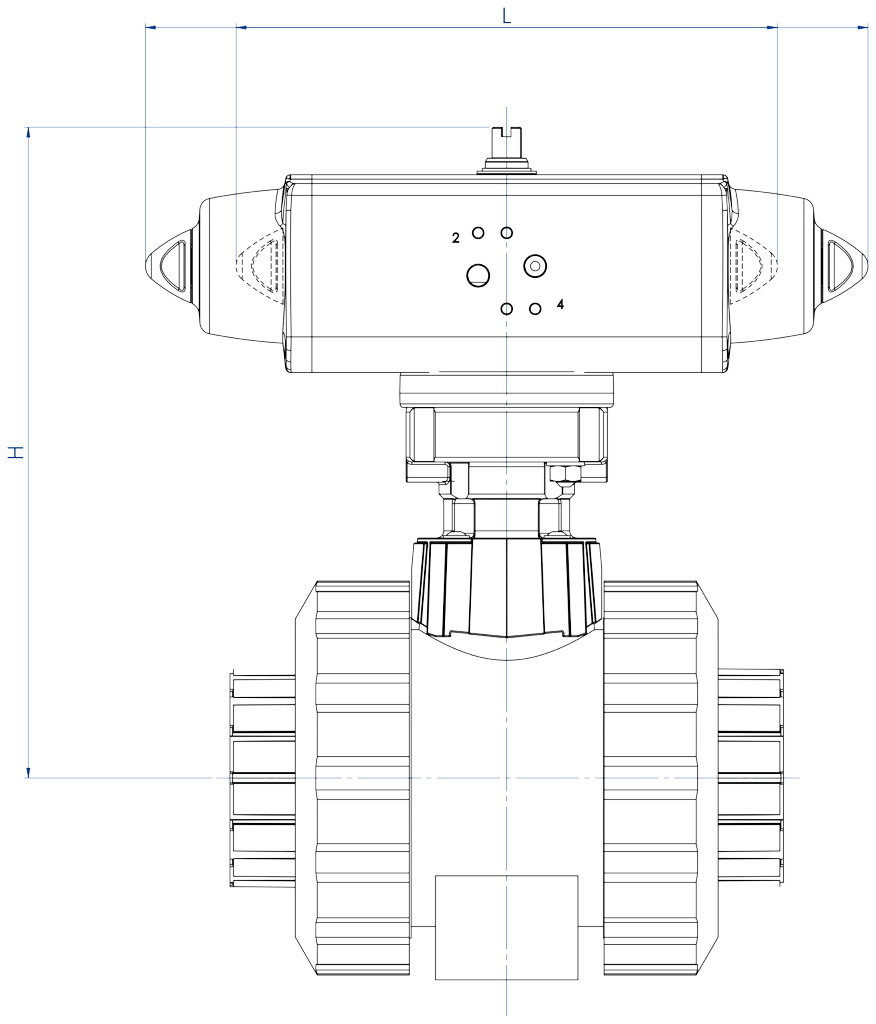

article taille Pression nominale actuateur soupape H [mm] L [mm] Poids [kg] Kit de montage
DG616H083 DN 10 3/8” PN 16 DA008401S V616P753 105 70 0.5 KCF036072
DG616H084 DN 15 1/2” PN 16 DA008401S V616P754 105 70 0.5 KCF036072
DG616H085 DN 20 3/4” PN 16 DAN0015411S V616P755 128 159 1.2 KCF056015
DG616H086 DN 25 1” PN 16 DAN0015411S V616P756 133 159 1.3 KCF056015
DG616H087 DN 32 1” 1/4 PN 16 DAN0015411S V616P757 145 159 1.6 KCF056009
DG616H088 DN 40 1” 1/2 PN 16 DAN0030411S V616P758 158 174.2 2 KCF056009
DG616H089 DN 50 2” PN 16 DAN0030411S V616P759 175 174.2 2.7 KCF056010
DG616H090 DN 65 2” 1/2 PN 16 DAN0030411S V616P760 250 174.2 4.7 KCF045457
DG616H091 DN 80 3” PN 16 DAN0045412S V616P761 267 188.5 6.8 KCF045457
DG616H092 DN 100 4” PN 16 DAN0060412S V616P762 265 198 10.5 KCF055459
