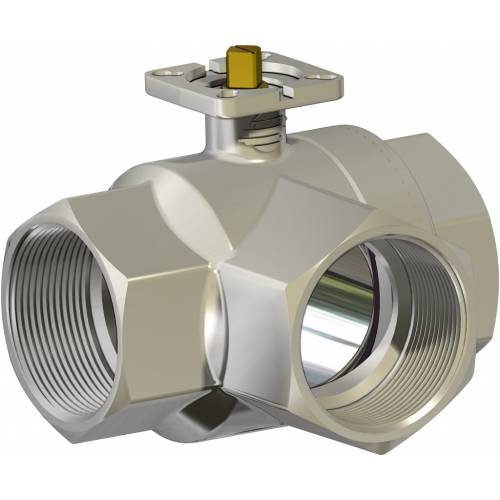

CARACTÉRISTIQUES GÉNÉRALES: • Conçue pour une utilisation à pression moyenne avec des fluides non agressifs, la vanne fonctionne uniquement comme déviateur. Elle ne permet aucune fermeture du refoulement nécessairement raccordé au manchon central, voir schéma. • Température de fonctionnement: de -20°C à 120°C • Pressions de fonctionnement: 16 bar max., voir diagramme • Fluide véhiculé: air, eau, gaz, huiles, produits pétroliers et pétrochimiques. • Extrémités filetées selon ISO 7/1 and NPT. • Bride montage actionneur selon ISO 5211.
RÉALISATIONS SPÉCIALES SUR DEMANDE: • Pour d'autres applications, veuillez vous adresser à notre service commercial.
CERTIFICATIONS: • Conforme à la directive européenne 2014/68/UE DESP • Version ATEX conforme à la directive 2014/34/UE sur demande

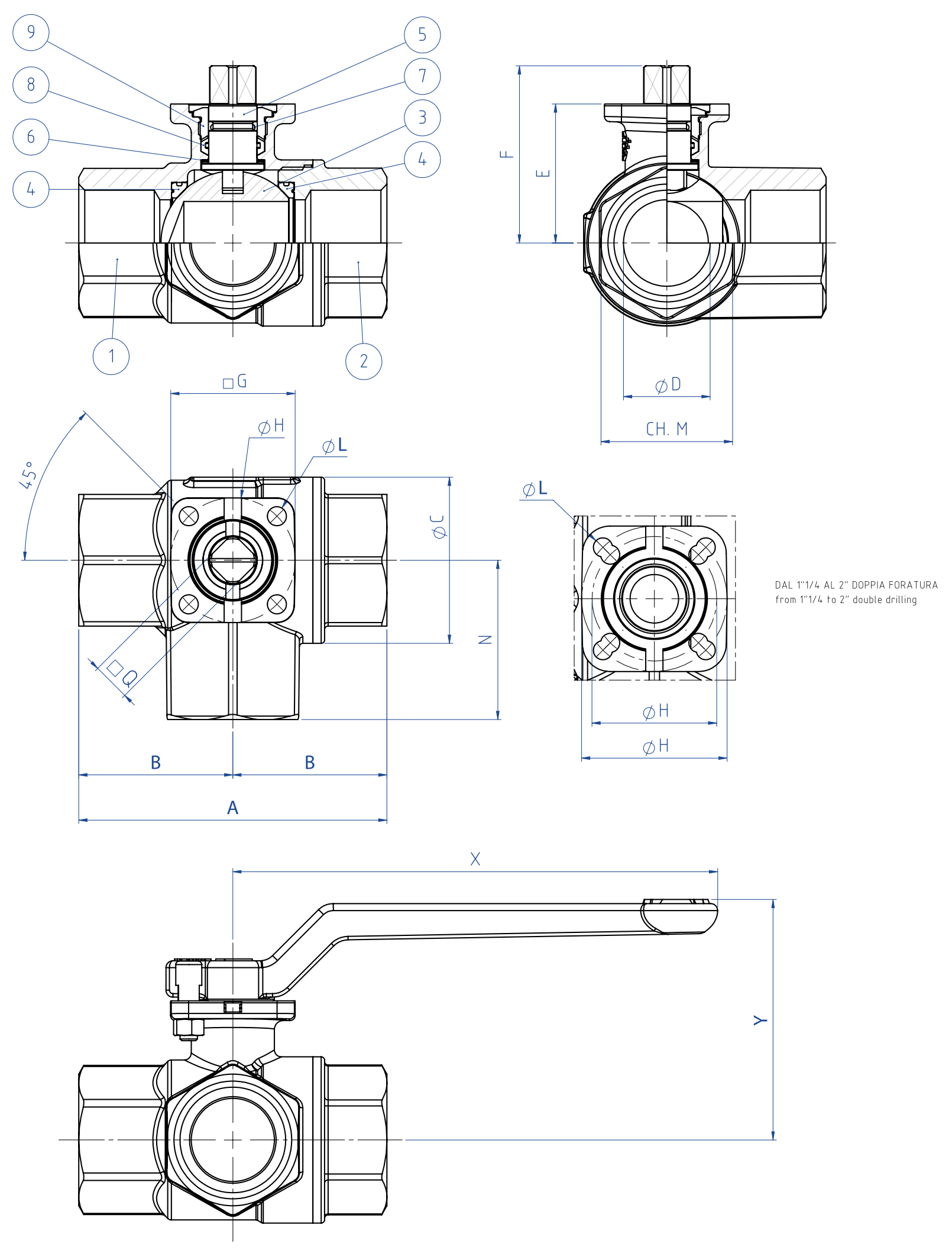

DIMENSIONS
MESURE
øD
A
B
øc
N
□Q
E
F
□G
øH
ISO
øL
ch.M
X
Y
DN [mm]
[pouces]
ISO 7/1
NPT
ISO 7/1
NPT
DN 10
3/8"
10
69
62
33
31
31,8
33
9
30,5
38,4
36
36
F03
5,5
25
140
58,5
DN 15
1/2"
15
69
62
33
31
31,8
33
9
30,5
38,4
36
36
F03
5,5
25
140
58,5
DN 20
3/4"
20
77
68
38
34
40
38
11
36,3
47,1
36
36
F03
5,5
31
140
64,5
DN 25
1"
25
89
79,5
46
39,8
48
46
11
40,2
50,9
36
36
F03
5,5
38
140
68,5
DN 32
1" 1/4
32
103
92
54
46
60
54
11
51,5
62,5
42
36/42
F03/F04
5,5
47
140
80
DN 40
1" 1/2
40
114
102
61
51
70,6
61
11
58
69
42
36/42
F03/F04
5,5
54
140
86
DN 50
2"
50
134
116
73
58
86,5
73
11
65,3
76,3
46
42/50
F04/F05
5,5/6,5
66
140
93,5
MATÉRIAUX
1
Corps*
Laiton
EN 12165 CW617N
2
Manchon femelle*
Laiton
EN 12165 CW617N
3
Sphère
Laiton chromé dur
EN 12164 CW614N
4
Joints latéraux
P.T.F.E.
5
Tige
Laiton
EN 12164 CW614N
6
Anneaux anti-friction
P.T.F.E.
7
Joint torique (O-ring)
FKM
8
Joint de tige
P.T.F.E.
9
Serre-joint*
Laiton
EN 12164 CW614N
* Traitement externe: Placage nickel brillant

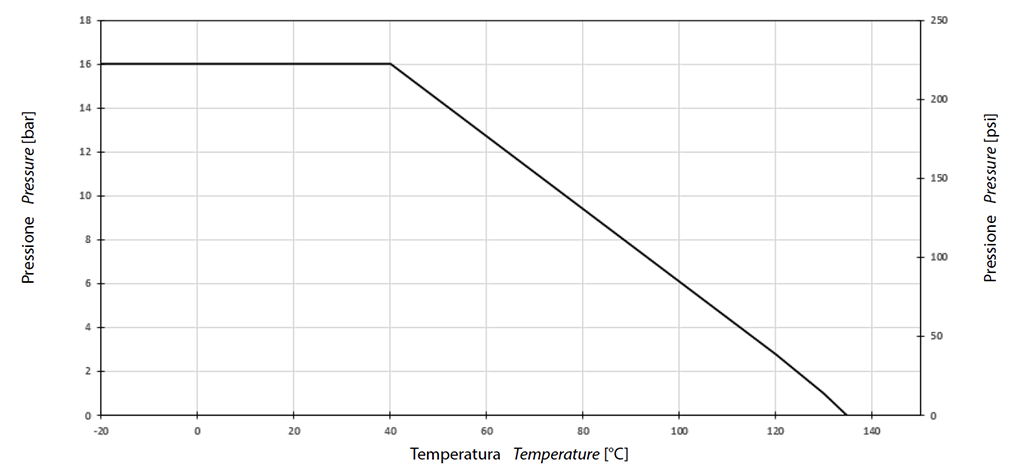

DIAGRAMME PRESSION/TEMPÉRATURE

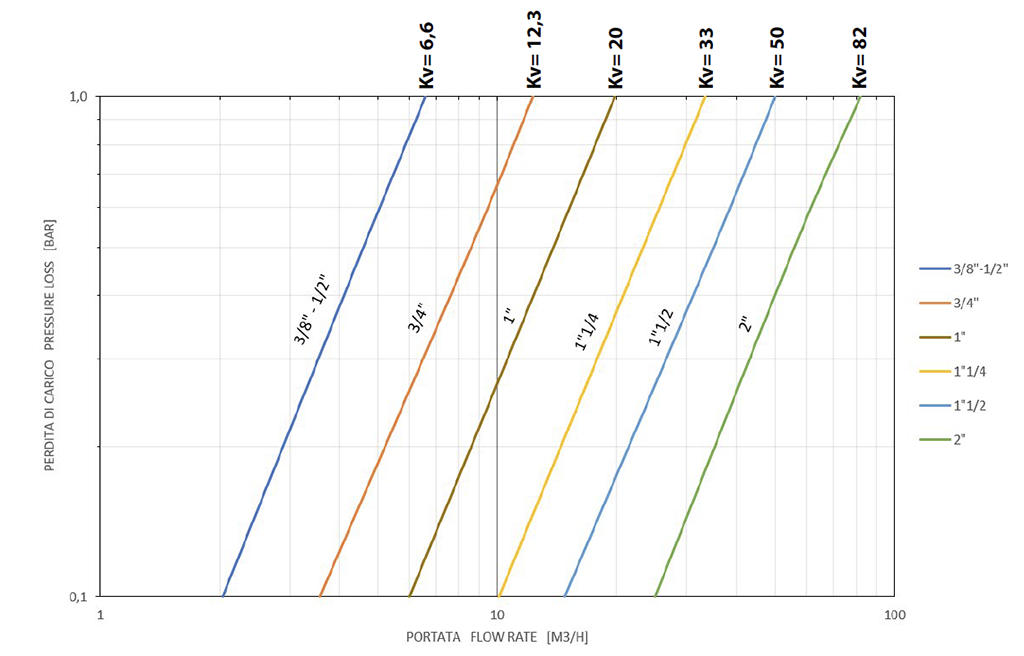

Débit/perte de charge et coefficient nominal Kv
La valeur Kv est la valeur du débit en m3/h (avec de l’eau à 15°C) qui provoque une chute de pression d’1 bar.
COUPLES DE DÉMARRAGE en Nm
MESURE
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25 1"
DN 32 1"1/4
DN 40 1"1/2
DN 50 2"
PN 16 bar
4
4
5
8
11
16
23
Les valeurs du couple peuvent varier en fonction de la température et du fluide. Considérer un facteur de sécurité de 1,4.
Avec des cycles fréquents d'ouverture et de fermeture, le couple de manœuvre pourrait être considérablement inférieur au couple initial. Les accouplements actionneur/vanne, montrés aux pages suivantes, sont conçus pour les vannes qui arrêtent des fluides liquides ou gazeux, propres et pour des températures moyennes. Pour plus d'informations ou pour des utilisations différentes, veuillez vous adresser à notre service commercial.

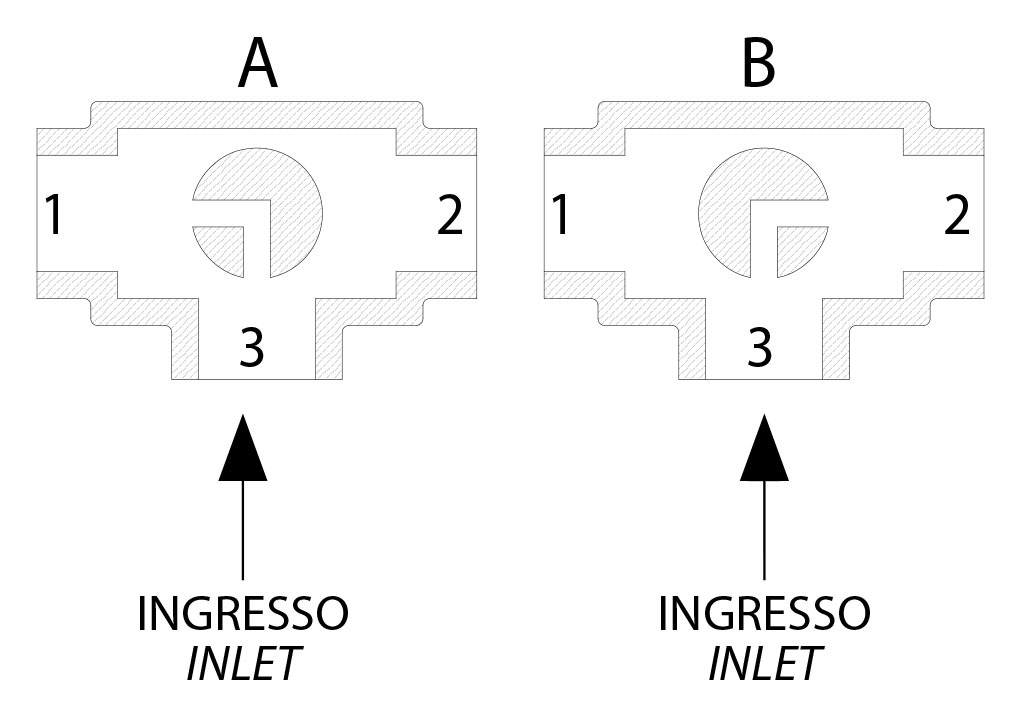

Schéma boisseau en "L"
N.B.:
Avec l'actionneur SR NORMALEMENT FERMÉ, la position de repos du boisseau doit être "A".
Avec l'actionneur SR NORMALEMENT OUVERT, la position de repos du boisseau doit être "B".
