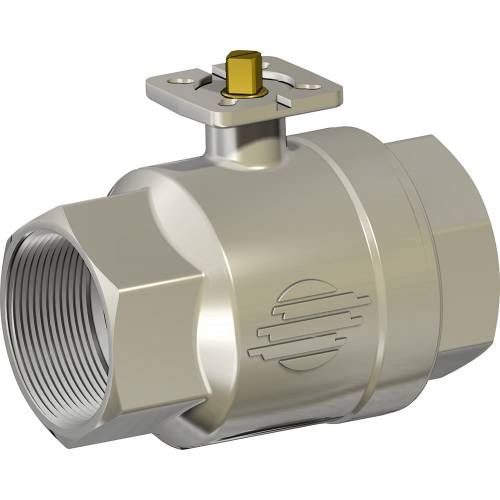

CARACTÉRISTIQUES GÉNÉRALES: • La vanne a été conçue pour être utilisée à des pressions moyennes avec des fluides non agressifs. • Température de fonctionnement: de -20°C à +150°C pour des fluides. • Pression de fonctionnement: voir diagramme. Fluide véhiculé: air, eau, gaz, huiles, produits pétroliers et pétrochimiques, vide. • Extrémités filetées selon ISO 7/1 and NPT. • Bride montage actionneur selon ISO 5211. • Disponibilité également d’une version avec profil garniture boisseau autorasant, adaptée à une utilisation avec des fluides encrassés ou contenant des particules solides.
RÉALISATIONS SPÉCIALES SUR DEMANDE: • Pour d'autres applications, veuillez vous adresser à notre bureau technique.
CERTIFICATIONS: • Conforme à la directive européenne 2014/68/UE DESP • Version ATEX conforme à la directive 2014/34/UE sur demande

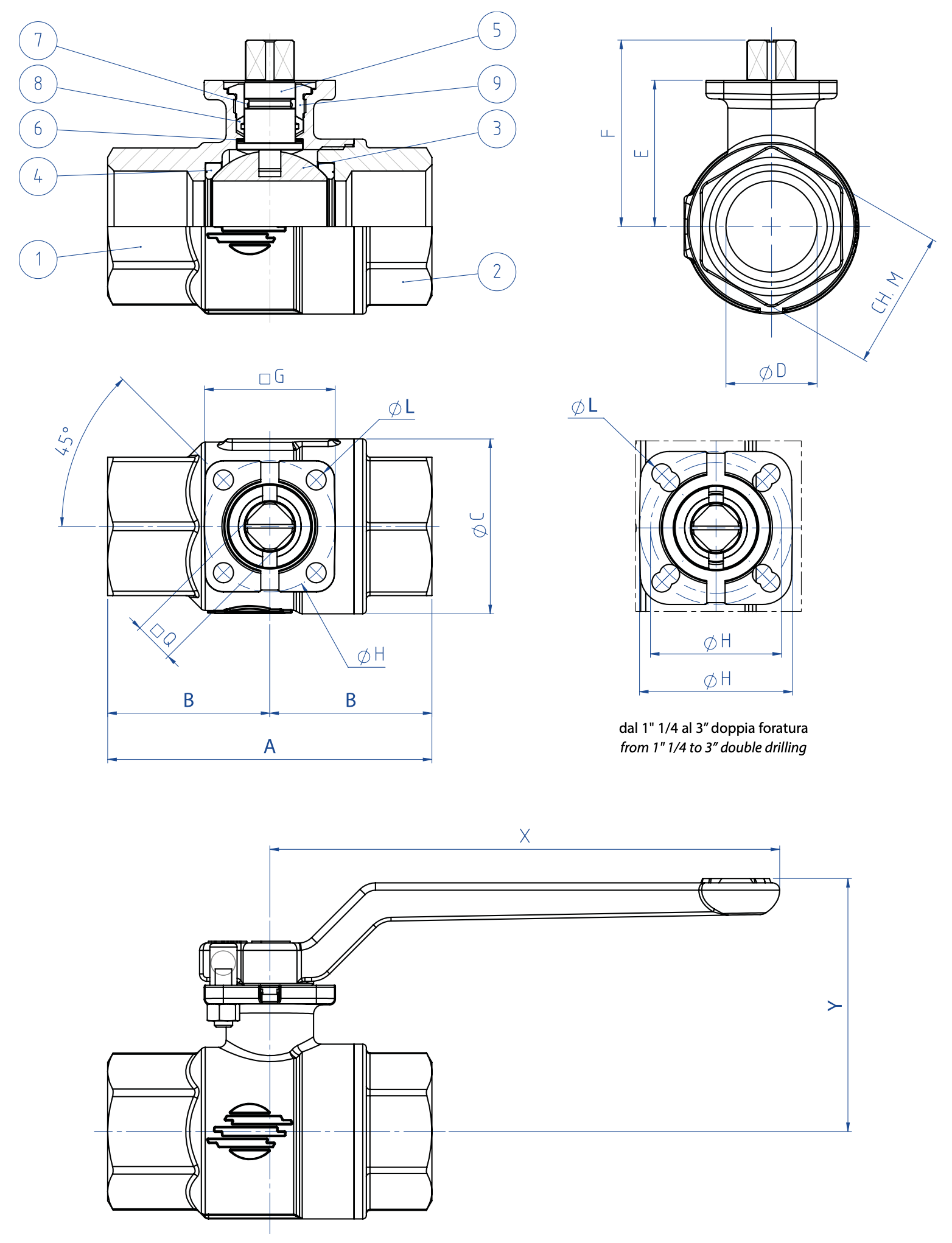

DIMENSIONS
MESURE
øD
ISO 7/1
NPT
øc
☐Q
E
F
G
øH
ISO
øL
ch.M
X
Y
DN [mm]
[pouces]
A
B
A
B
DN 10
3/8"
10
69
34,5
62
31
31,8
9
30,5
38,5
36
36
F03
5,5
25
140
58,5
DN 15
1/2"
15
69
34,5
62
31
31,8
9
30,5
38,5
36
36
F03
5,5
25
140
58,5
DN 20
3/4"
20
77
38,5
68
34
40
11
36,3
47,1
36
36
F03
5,5
31
140
65
DN 25
1"
25
89
44,5
79,5
39,8
48
11
40,2
50,9
36
36
F03
5,5
38
140
68
DN 32
1" 1/4
32
103
51,5
92
46
60
11
51,5
62,5
42
36/42
F03/F04
5,5
47
140
80
DN 40
1" 1/2
40
114
57
102
51
70,6
11
58
69
42
36/42
F03/F04
5,5
54
140
86
DN 50
2"
50
134
67
116
58
88,5
11
65,3
76,3
46
42/50
F04/F05
5,5/6,5
66
140
93,5
DN 65
2" 1/2
65
161
80,5
146
73
112
14
83
97
65
50/70
F05/F07
6,5/8,5
84
212
118
DN 80
3"
80
185
92,5
168
84
138,4
14
94,5
108,5
65
50/70
F05/F07
6,5/8,5
98
212
127,5
MATÉRIAUX
1
Corps*
Laiton
EN 12165 CW617N
2
Manchon*
Laiton
EN 12165 CW617N
3
Sphère
Laiton chromé dur
EN 12164 CW614N
4
Joints latéraux
P.T.F.E.
5
Tige
Laiton
EN 12164 CW614N
6
Anneaux anti-friction
P.T.F.E.
7
Joint torique (O-ring)
FKM
8
Joint de tige
P.T.F.E.
9
Serre-joint*
Laiton
EN 12164 CW614N
* Traitement externe: Placage nickel brillant

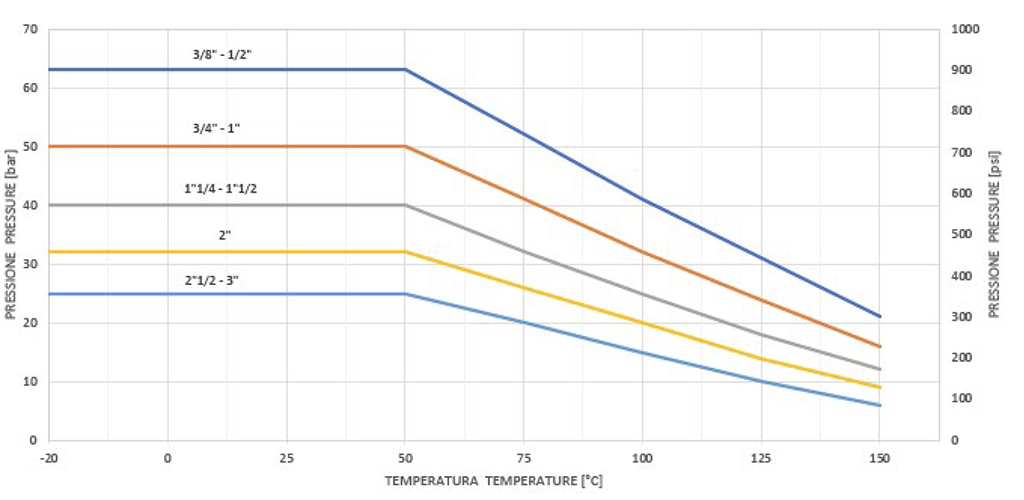

DIAGRAMME PRESSION/TEMPÉRATURE

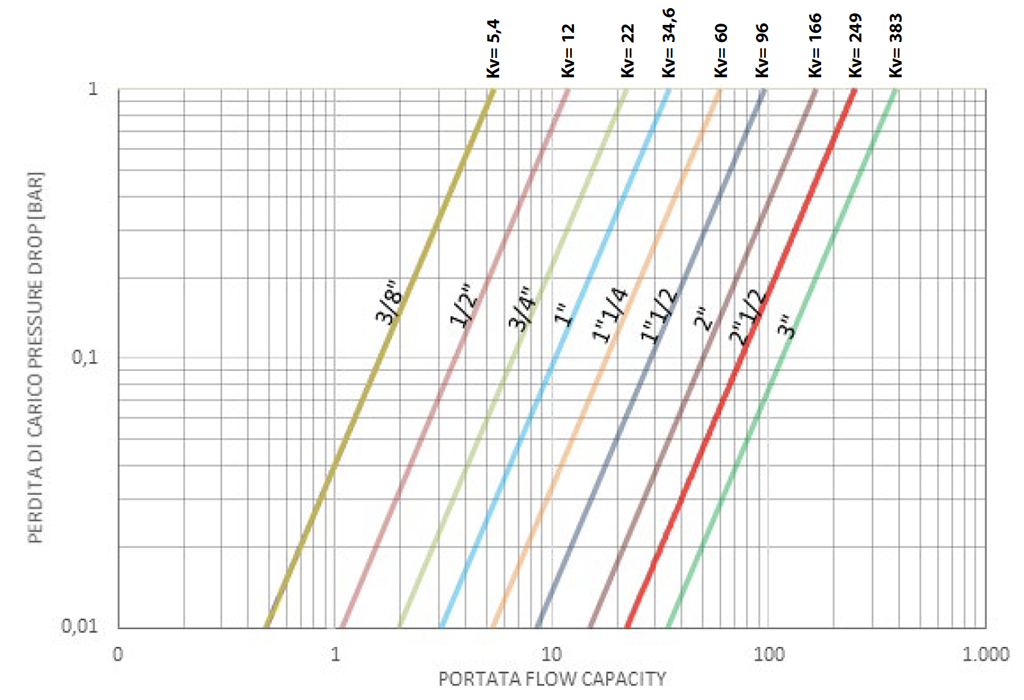

Débit/perte de charge et coefficient nominal Kv
La valeur Kv est la valeur du débit en m3/h (avec de l’eau à 15°C) qui provoque une chute de pression d’1 bar.
COUPLES DE DÉMARRAGE en Nm
MESURE
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25 1"
DN 32 1"1/4
DN 40 1"1/2
DN 50 2"
DN 65 2"1/2
DN 80 3"
PN 25 bar
48
70
PN 32 bar
23
PN 40 bar
11
16
PN 50 bar
5
8
PN 64 bar
4
4
Les valeurs du couple peuvent varier en fonction de la température et du fluide. Considérer un facteur de sécurité de 1,4. Avec des cycles fréquents d'ouverture et de fermeture, le couple de manœuvre pourrait être considérablement inférieur au couple initial. Les accouplements actionneur/vanne, montrés aux pages suivantes, sont conçus pour les vannes qui arrêtent des fluides liquides ou gazeux, propres et pour des températures moyennes. Pour plus d'informations ou pour des utilisations différentes, veuillez vous adresser à notre service commercial.
