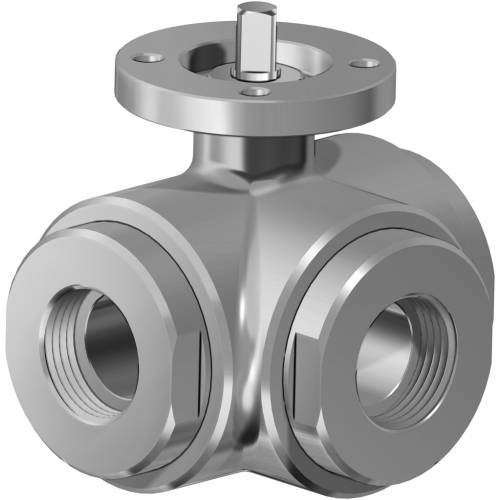

CARACTÉRISTIQUES GÉNÉRALES: • La vanne est en acier inoxydable 316L, avec 4 joints sur le boisseau. Pour le fonctionnement, voir le schéma. • Température de fonctionnement: de -20°C à +150°C • Pression de fonctionnement: voir tableau. • Fluide véhiculé: à usage alimentaire. • Traitement extérieur: polissage • Extrémités filetées femelles selon ISO 228 • Bride montage actionneur selon ISO 5211. • La version à levier n'a pas une tête de vanne selon ISO 5211 et aucun type d'actionneur ne peut être monté.
RÉALISATIONS SPÉCIALES SUR DEMANDE: • Raccords: NPT. • Garnitures d’étanchéité en: •PTFE chargé de verre, •PTFE chargé de carbone de graphite, •Polyéthylène haute densité.
Pour d'autres applications, veuillez vous adresser à notre service commercial.
CERTIFICATIONS: • Version ATEX conformément à la directive européenne 2014/34/UE • Certificat ATEX sur demande

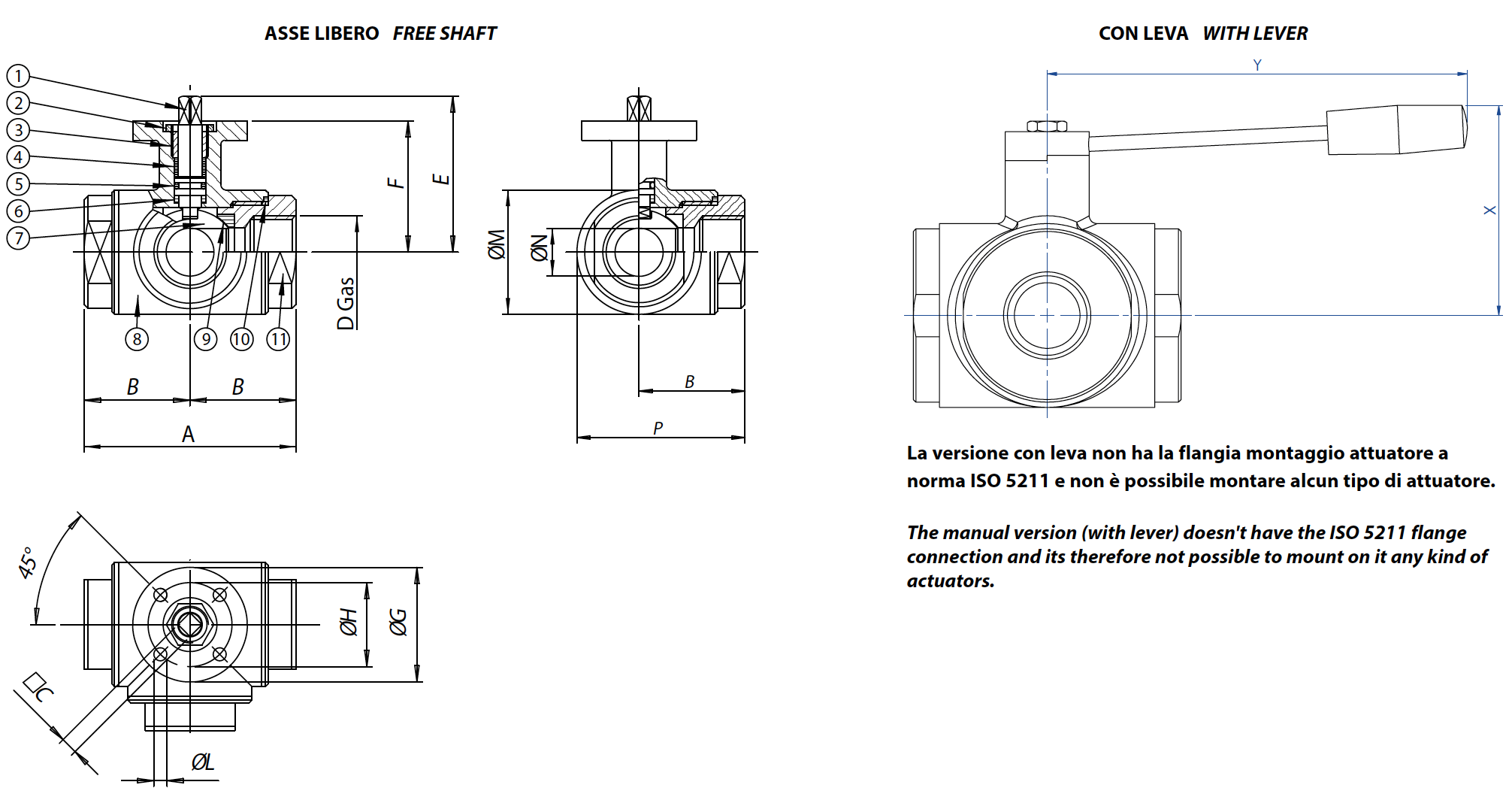

DIMENSIONS
MESURE
A
B
□C
D
E
F
øG
øH
øL
øM
øN
P
X
Y
DN [mm]
[pouces]
DN 10
3/8"
72
36
6
3/8”
54,5
46,5
46
36
6
45
12
58,5
60
110
DN 15
1/2"
82
41
6
1/2”
57
49
54
42
6
52
15
67
65
110
DN 20
3/4"
92
46
9
3/4”
69,5
56,5
65
50
7
60
20
76
70
160
DN 25
1"
102
51
9
1”
74
61
65
50
7
70
25
86
80
160
DN 32
1" 1/4
118
59
14
1" 1/4
94,5
81,5
90
70
9
85
32
101,5
95
190
DN 40
1" 1/2
134
67
14
1" 1/2
102
89
90
70
9
100
40
117
110
190
DN 50
2"
144
72
17
2”
106,5
91,5
90
70
9
110
50
127
120
220
DN 65
2" 1/2
160
80
17
2" 1/2
116,5
101,5
125
102
11
122
65
141
130
285
DN 80
3"
200
100
17
3”
134
116
125
102
11
150
80
175
145
310
DN 100
4"
240
120
17
4”
149
131
125
102
11
192
100
216
160
310
MATÉRIAUX
1
Tige
316L S.S.
1.4401
UNI X2CrNiMo 17 12
2
Écrou
303 S.S.
3
Bague presse-étoupe
304L S.S. (303 S.S.)
4*
Bague d'étanchéité supérieure
P.T.F.E.
5*
Joint torique d’étanchéité axe
FKM
6*
Disque d’étanchéité axe
P.T.F.E.
7
Boisseau
316L S.S.
1.4401
UNI X2CrNiMo 17 12
8
Corps
316L S.S.
1.4401
UNI X2CrNiMo 17 12
9*
Garnitures d’étanchéité latérale
P.T.F.E.
10*
Garnitures d'étanchéité manchons
P.T.F.E.
11
Manchon femelle
316L S.S.
1.4401
UNI X2CrNiMo 17 12
* Détails du kit des pièces de rechange KGBV45...

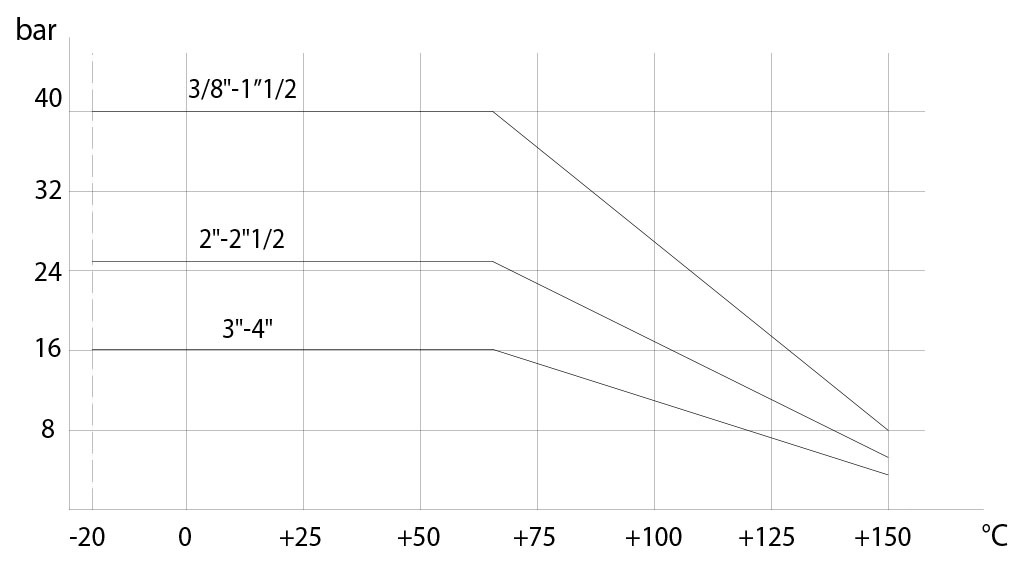

DIAGRAMME PRESSION/TEMPÉRATURE
COUPLES DE DÉMARRAGE en Nm
MESURE
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25 1"
DN 32 1"1/4
DN 40 1"1/2
DN 50 2"
DN 65 2"1/2
DN 80 3"
DN 100 4"
PN 16 bar
212
304
PN 25 bar
83
142
PN 40 bar
9
18
23
27
36
54
Les valeurs du couple peuvent varier en fonction de la température et du fluide. Considérer un facteur de sécurité de 1,4. Avec des cycles fréquents d'ouverture et de fermeture, le couple de manœuvre pourrait être considérablement inférieur au couple initial. Les accouplements actionneur/vanne, montrés aux pages suivantes, sont conçus pour les vannes qui arrêtent des fluides liquides ou gazeux, propres et pour des températures moyennes. Pour plus d'informations ou pour des utilisations différentes, veuillez vous adresser à notre service commercial.

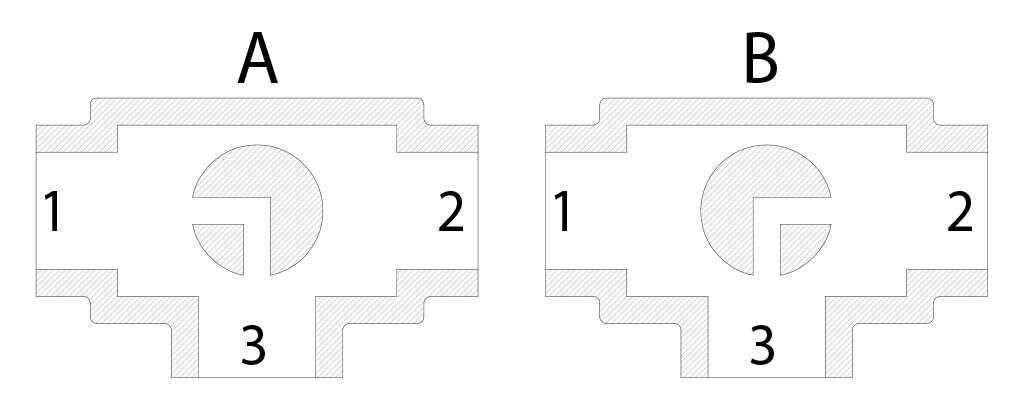

Schéma boisseau en "L"
N.B.: Avec l'actionneur SR NORMALEMENT FERMÉ, la position de repos du boisseau doit être "A". Avec l'actionneur SR NORMALEMENT OUVERT, la position de repos du boisseau doit être "B".
Vue de dessus

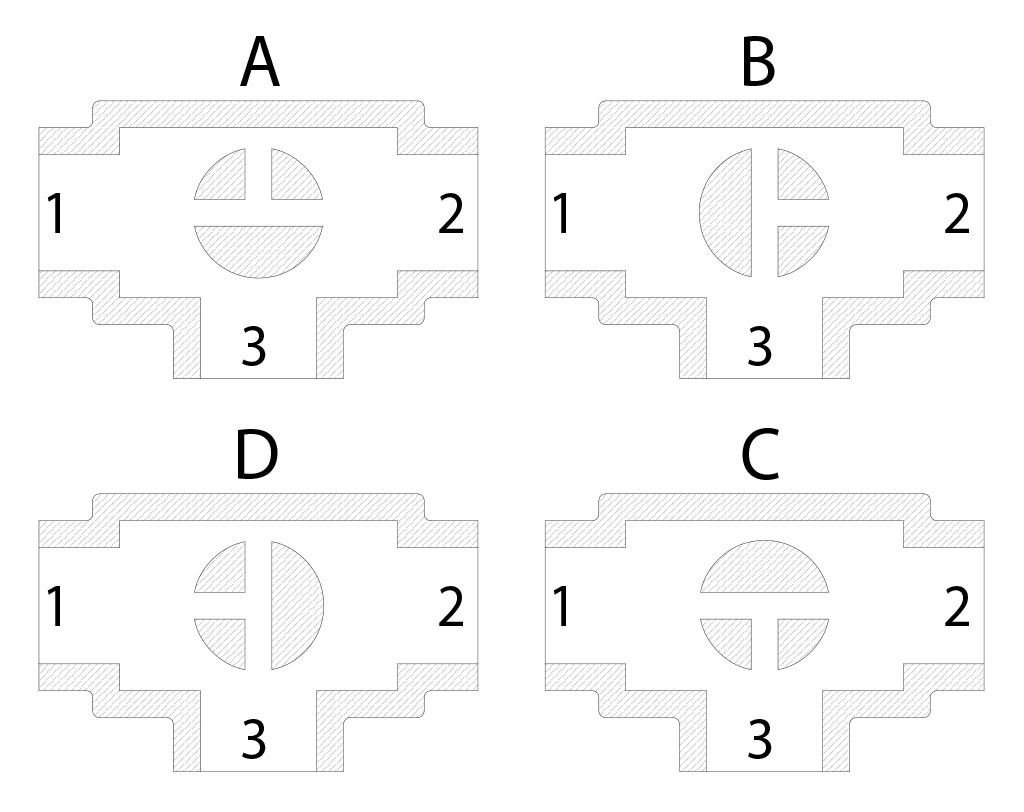

Schéma boisseau en "T"
Avec l'actionneur, seules deux positions sont possibles avec une rotation de 90°: la configuration du boisseau doit toujours être communiquée à notre service commercial.
NB: Avec l'actionneur SR NORMALEMENT FERMÉ, choisissez la position de repos du boisseau; lors de l'alimentation, l'actionneur tourne dans le sens antihoraire. Avec l'actionneur SR NORMALEMENT OUVERT, choisissez la position de repos du boisseau; lors de l'alimentation, l'actionneur tourne dans le sens horaire.
