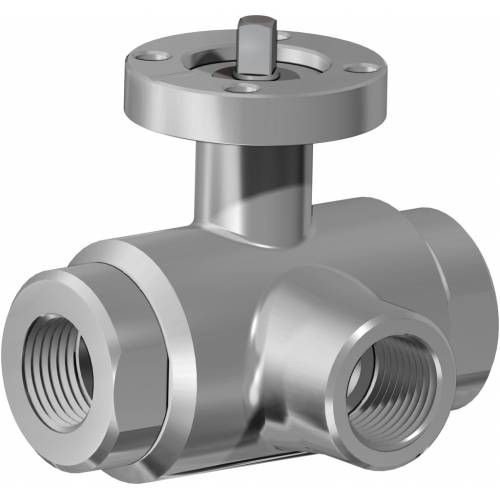

CARACTÉRISTIQUES GÉNÉRALES: • La vanne fonctionne uniquement comme déviateur. Elle ne permet aucune fermeture du refoulement qui ne peut s’effectuer qu’avec le manchon central, voir schéma. • La vanne est en acier inoxydable 316L. • Température de fonctionnement: de -20°C à +150°C • Pression de fonctionnement: voir tableau. • Fluide véhiculé: air, eau, gaz, huiles, produits pétroliers et pétrochimiques, fluides agressifs. • Extrémités filetées femelles selon ISO 228. • Bride montage actionneur selon ISO 5211. • La version à levier n'a pas une tête de vanne selon ISO 5211 et aucun type d'actionneur ne peut être monté.
RÉALISATIONS SPÉCIALES SUR DEMANDE: • Garnitures d’étanchéité en: •PTFE chargé de verre, •PTFE chargé de carbone de graphite, •Polyéthylène haute densité.
Pour d'autres applications, veuillez vous adresser à notre service commercial.
CERTIFICATIONS: • Version ATEX conformément à la directive européenne 2014/34/UE • Certificat ATEX sur demande

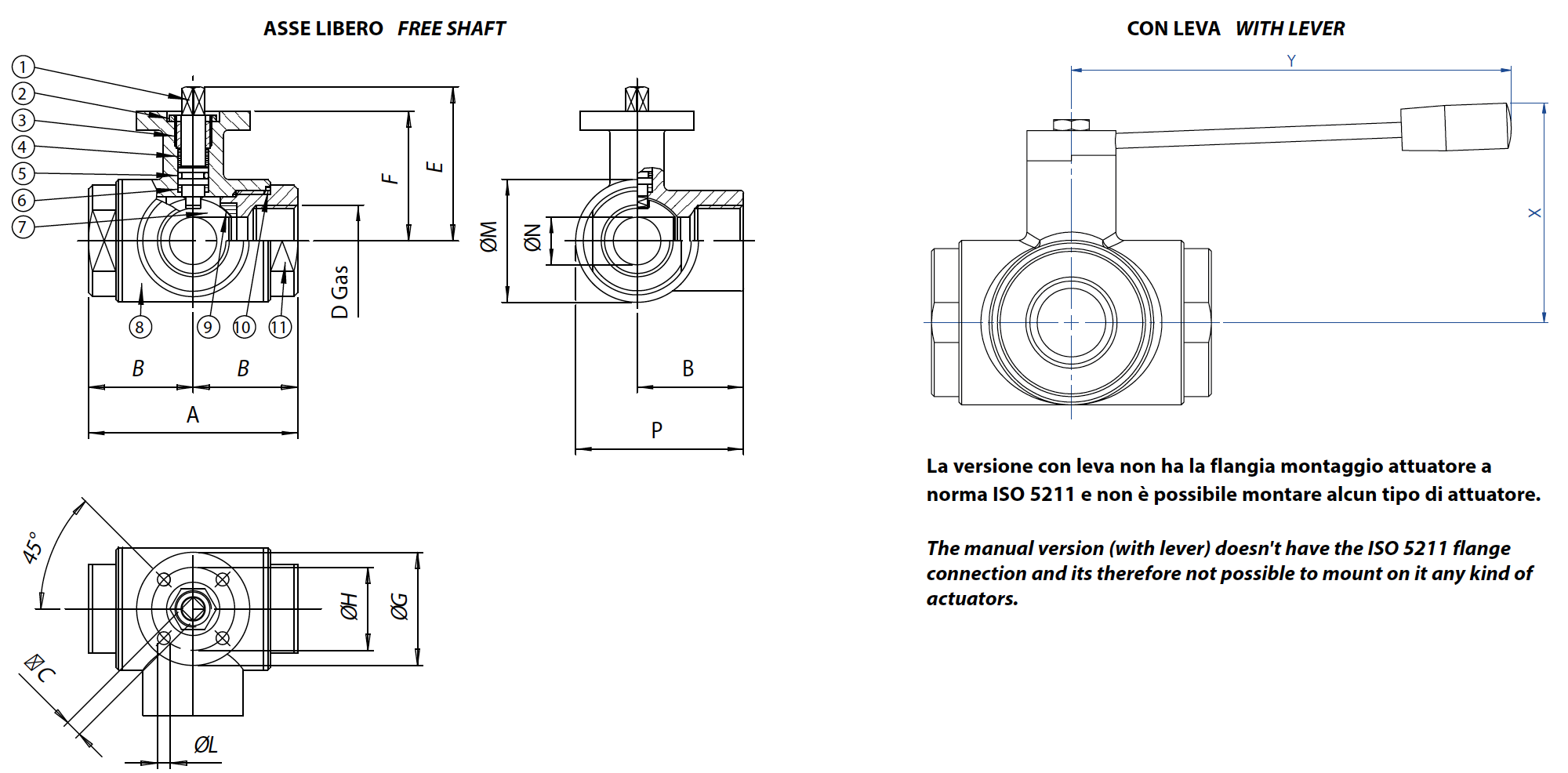

DIMENSIONS
MESURE
A
B
□C
D
E
F
øG
øH
øL
øM
øN
P
X
Y
DN [mm]
[pouces]
DN 10
3/8"
72
36
6
3/8”
54
46
46
36
6
35
10
53,5
60
110
DN 15
1/2"
82
41
6
1/2”
57
49
46
36
6
42
15
62
65
110
DN 20
3/4"
92
46
9
3/4”
69,5
56,5
65
36
7
52
20
72
70
160
DN 25
1"
102
51
9
1”
74
61
65
50
7
60
25
81
80
160
DN 32
1" 1/4
118
59
14
1" 1/4
94,5
81,5
65
50
7
72,5
32
95,3
95
190
DN 40
1" 1/2
134
67
14
1" 1/2
102
89
65
50
7
88
40
111
110
190
DN 50
2"
144
72
17
2”
106,5
91,5
65
70
9
101,5
50
122,8
120
220
DN 65
2" 1/2
160
80
17
2" 1/2
116,5
101,5
90
70
9
121
65
140,5
130
285
DN 80
3"
200
100
17
3”
131
116
125
102
11
150
80
175
145
310
DN 100
4"
240
120
17
4”
146
131
125
102
11
182
100
211
160
310
MATÉRIAUX
1
Tige
316L S.S.
1.4401
UNI X2CrNiMo 17 12
2
Écrou
303 S.S.
3
Bague presse-étoupe
304 S.S. (303 S.S.)
4*
Bague d'étanchéité supérieure
P.T.F.E.
5*
Joint torique d’étanchéité axe
FKM
6*
Disque d’étanchéité axe
P.T.F.E.
7
Boisseau
316L S.S.
1.4401
UNI X2CrNiMo 17 12
8
Corps
316L S.S.
1.4401
UNI X2CrNiMo 17 12
9*
Garnitures d’étanchéité latérale
P.T.F.E.
10*
Garnitures d'étanchéité manchons
P.T.F.E.
11
Manchon femelle
316L S.S.
1.4401
UNI X2CrNiMo 17 12
* Détails du kit des pièces de rechange KGBV66...

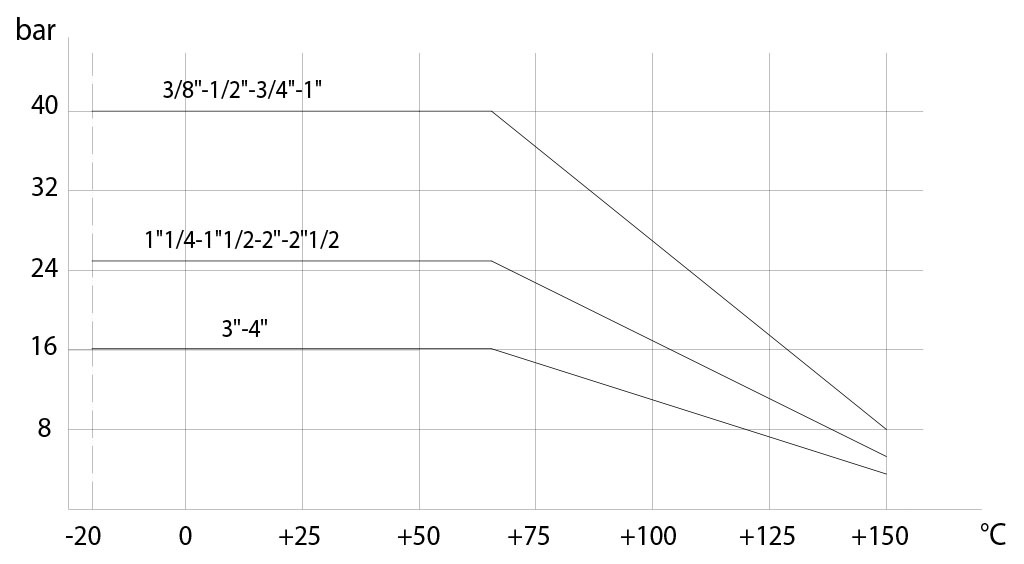

DIAGRAMME PRESSION/TEMPÉRATURE
COUPLES DE DÉMARRAGE en Nm
MESURE
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25 1"
DN 32 1"1/4
DN 40 1"1/2
DN 50 2"
DN 65 2"1/2
DN 80 3"
DN 100 4"
PN 16 bar
140
215
PN 25 bar
28
41
61
90
PN 40 bar
7
10
14
20
Les valeurs du couple peuvent varier en fonction de la température et du fluide. Considérer un facteur de sécurité de 1,4. Avec des cycles fréquents d'ouverture et de fermeture, le couple de manœuvre pourrait être considérablement inférieur au couple initial. Les accouplements actionneur/vanne, montrés aux pages suivantes, sont conçus pour les vannes qui arrêtent des fluides liquides ou gazeux, propres et pour des températures moyennes. Pour plus d'informations ou pour des utilisations différentes, veuillez vous adresser à notre service commercial.

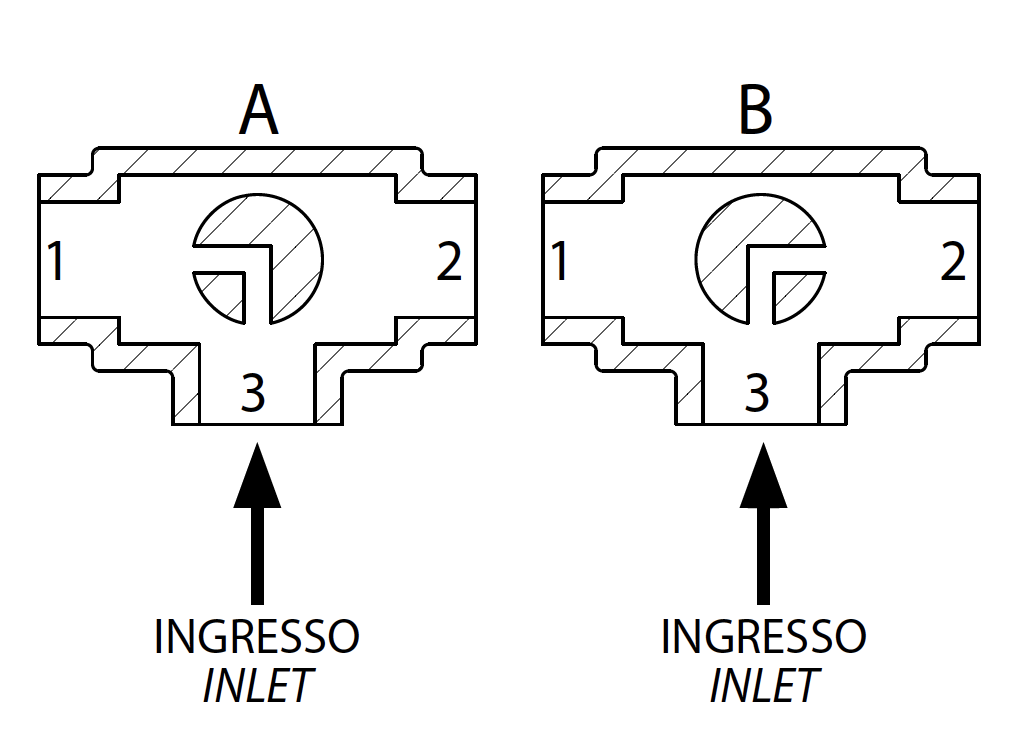

Schéma boisseau en "L"
N.B.: Avec l'actionneur SR NORMALEMENT FERMÉ, la position de repos du boisseau doit être "A". Avec l'actionneur SR NORMALEMENT OUVERT, la position de repos du boisseau doit être "B".
