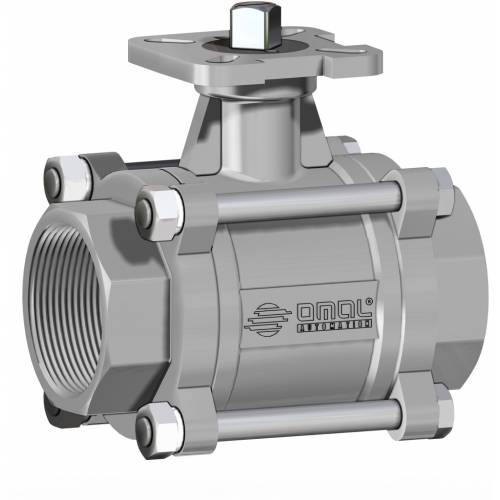

CARACTÉRISTIQUES GÉNÉRALES: • Construite en 3 pièces pour faciliter les interventions sur les installations à maintenance fréquente. • Extrémités: filetées selon ISO 7/1; bout-à-bout, emboîté-soudé. • Garnitures standard du boisseau en PTFE vierge. • Température de fonctionnement: de -20°C à +180°C (voir diagramme) • Pression de fonctionnement: voir diagramme. • Fluide véhiculé: air, eau, gaz, produits pétroliers et pétrochimiques, fluides agressifs. • Bride montage actionneur selon ISO 5211. • Pour version avec levier: système de cadenassage intégré.
RÉALISATIONS SPÉCIALES SUR DEMANDE: Garnitures d’étanchéité en: •RPTFE (chargées de verre 15%) •CTFE (chargées de verre 25%) •TFM1600
Pour d'autres applications, veuillez vous adresser à notre service commercial.
CERTIFICATIONS: • Version ATEX conformément à la directive européenne 2014/34/UE • Certificat ATEX sur demande • Conforme à la directive européenne 2014/68/UE DESP.

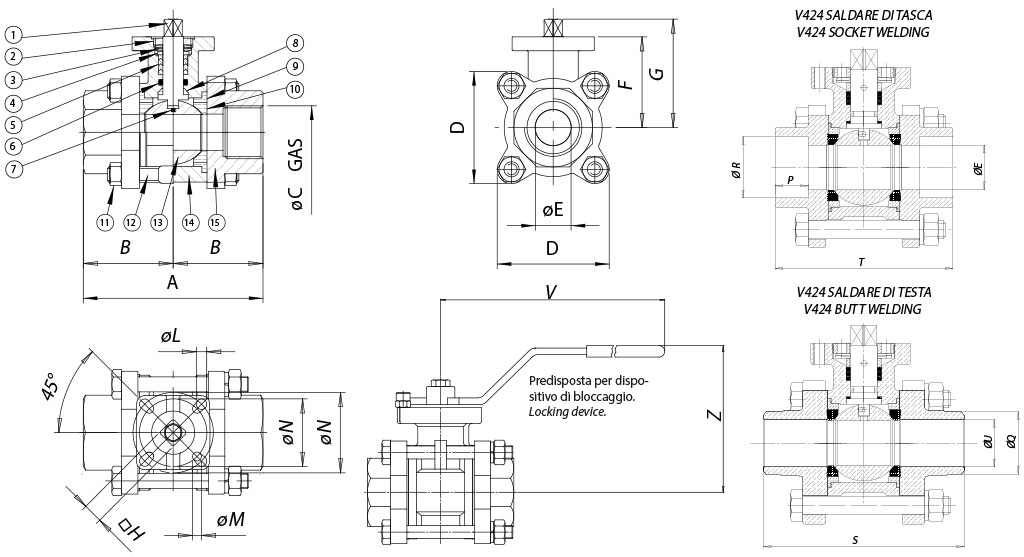

DIMENSIONS
MESURE
A
B
ØE
D
F
G
□H
ØL
ØM
ØN
THREADED END
SOCKET WELDING END
BUTT WELDING END
V
Z
DN [mm]
[pouces]
ØC
ØR
P
T
ØU
ØQ
S
DN 08
1/4"
65
32,5
11,2
48,8
42
49,5
9
6
6
36-42
1/4"
14,3
13,0
65,0
10,4
14,8
70
150
78,0
DN 10
3/8"
65
32,5
12,6
48,8
42
49,5
9
6
6
36-42
3/8"
17,7
13,0
65,0
13,7
18,5
70
150
78,0
DN 15
1/2"
75
37,5
15,0
48,8
42
49,5
9
6
6
36-42
1/2"
22,0
16,0
75,0
15,0
21,0
75
150
78,0
DN 20
3/4"
80
40,0
20,0
50,3
45
53,5
9
6
6
36-42
3/4"
27,5
16,0
80,0
21,4
28,3
90
150
82,5
DN 25
1"
90
45,0
25,0
64,0
52
62,7
11
7
6
42-50
1"
34,3
17,0
90,0
27,2
35,5
100
200
91,5
DN 32
1" 1/4
110
55,0
32,0
73,4
57
67,7
11
7
6
42-50
1" 1/4
43,0
20,0
110,0
35,5
43,7
110
200
95,5
DN 40
1" 1/2
120
60,0
38,0
82,0
68
81,5
11
9
7
50-70
1" 1/2
49,0
20,0
120,0
41,2
50,0
125
250
112,0
DN 50
2"
140
70,0
50,8
94,3
77
91,0
14
9
7
50-70
2"
61,4
22,0
140,0
52,7
63,0
150
250
118,5
DN 65
2"1/2
185
92,5
65,0
165,0
100
117
17
11
9
70-102
2" 1/2
77,2
33,0
185,0
65,3
77,2
190
300
140,0
DN 80
3"
205
102,5
80,0
190,0
111
127,7
17
11
9
70-102
3"
90,0
34,3
205,0
79,5
89,8
220
300
151,0
DN 100
4"
240
120,0
100,0
240,0
138
159,8
22
13
11
102-125
4"
115,4
41,0
240,0
102,3
115,4
270
400
178,0
MATÉRIAUX
1
Tige
316 S.S.
1.4401
UNI X5CrNiMo 17 12
2
Écrou presse-étoupe
304 S.S.
1.4301
UNI X5CrNi 18 10
3
Rondelle ressort
301 S.S.
1.4310
UNI X12CrNi 17 07
4
Bague presse-étoupe
304 S.S.
1.4301
UNI X5CrNi 18 10
5*
Garniture étanchéité tige
P.T.F.E.
6*
Joint torique
FKM
7
Dispositif antistatique
316 S.S.
1.4401
UNI X5CrNiMo 17 12
8*
Garniture
P.T.F.E.
9*
Centrage garniture boisseau
P.T.F.E.
10*
Garniture boisseau
P.T.F.E.
11
Écrou
304 S.S.
1.4301
UNI X5CrNi 18 10
12
Goujon
304 S.S.
1.4301
UNI X5CrNi 18 10
13
Boisseau
316 S.S.
1.4401
UNI X5CrNiMo 17 12
14
Corps
316 S.S.
1.4408
15
Manchon
316 S.S.
1.4408
* Détails du kit des pièces de rechange KGBV60...

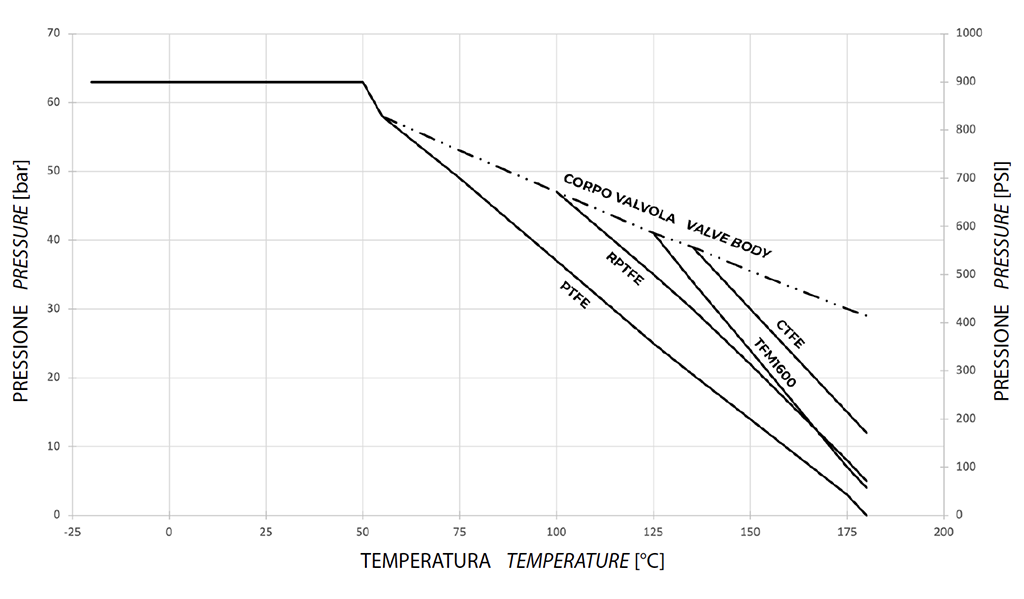

DIAGRAMME PRESSION/TEMPÉRATURE

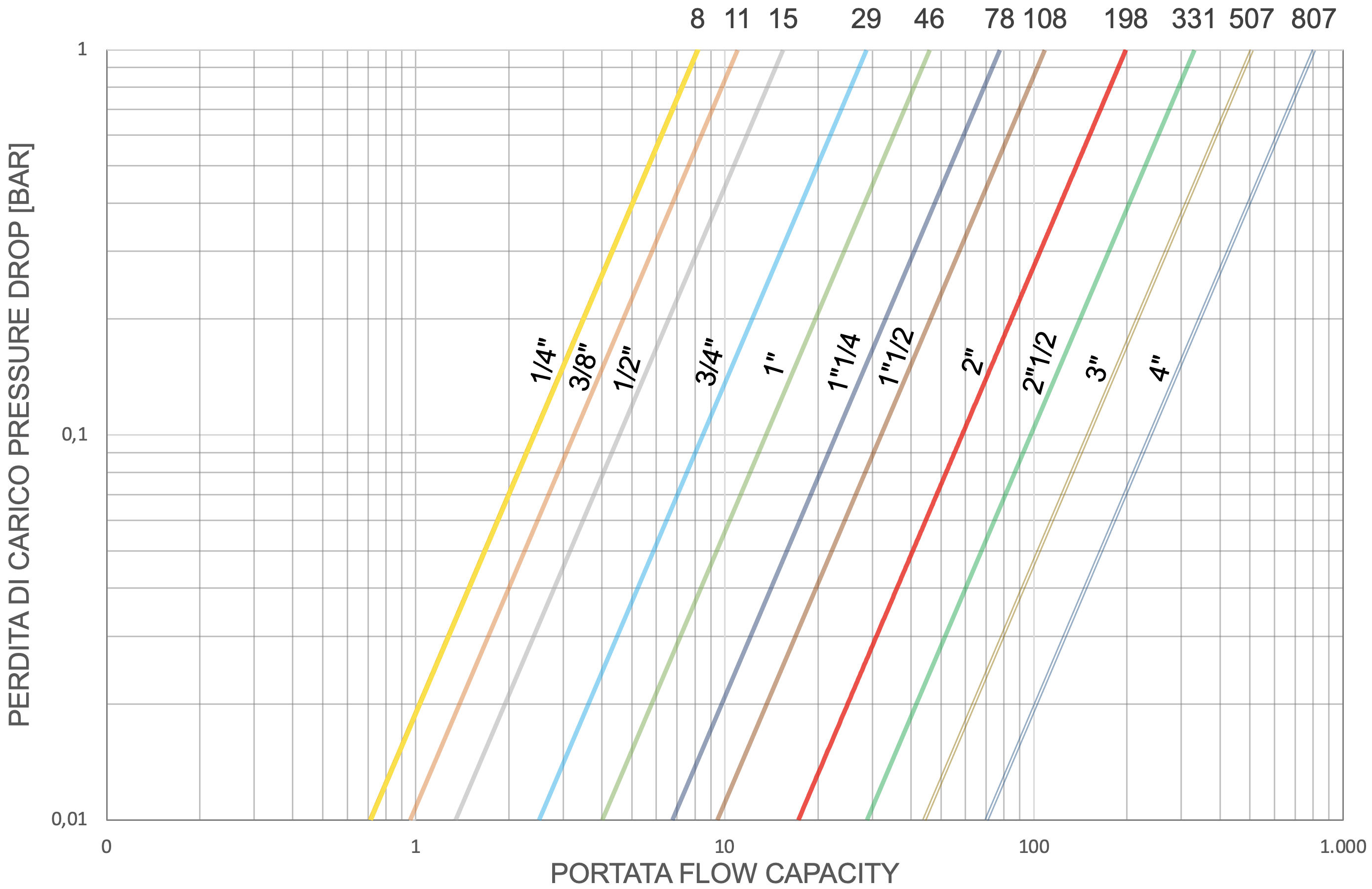

Débit/perte de charge et coefficient nominal Kv
La valeur Kv est la valeur du débit en m3/h (avec de l’eau à 15°C) qui provoque une chute de pression d’1 bar.
COUPLES DE DÉMARRAGE en Nm
MESURE
DN 8 1/4"
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25 1"
DN 32 1"1/4
DN 40 1"1/2
DN 50 2"
DN 65 2"1/2
DN 80 3"
DN 100 4"
PN 63 bar
6
7
8
10
14
20
29
42
85
146
235
Les valeurs du couple peuvent varier en fonction de la température et du fluide. Considérer un facteur de sécurité de 1,4. Avec des cycles fréquents d'ouverture et de fermeture, le couple de manœuvre pourrait être considérablement inférieur au couple initial. Les accouplements actionneur/vanne, montrés aux pages suivantes, sont conçus pour les vannes qui arrêtent des fluides liquides ou gazeux, propres et pour des températures moyennes. Pour plus d'informations ou pour des utilisations différentes, veuillez vous adresser à notre service commercial.
