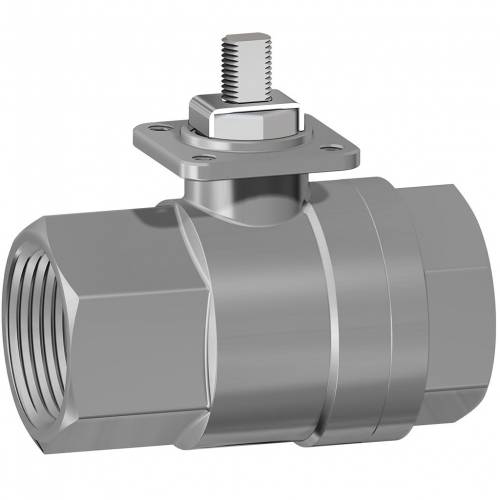

CARACTÉRISTIQUES GÉNÉRALES: • Conçue pour une utilisation à pression moyenne. • Température de fonctionnement: de -20°C à +150°C • Pressions de fonctionnement: voir diagramme. • Fluide véhiculé: air, eau, gaz, produits pétroliers et pétrochimiques, fluides agressifs. • Traitement extérieur: article 400 sablage; article 401 polissage. • Extrémités filetées selon ISO 7/1. • Bride montage actionneur selon ISO 5211.
RÉALISATIONS SPÉCIALES SUR DEMANDE: • Raccords femelles NPT ANSI B1.20.1 • Garnitures d’étanchéité en: PTFE chargé de verre; PTFE chargé de graphite de carbone. Pour d'autres applications, veuillez vous adresser à notre service commercial.
CERTIFICATIONS: • Conforme à la directive européenne 2014/68/UE DESP • Version ATEX conforme à la directive 2014/34/UE sur demande, non disponible pour les mesures DN10 3/8" et DN15 1/2"

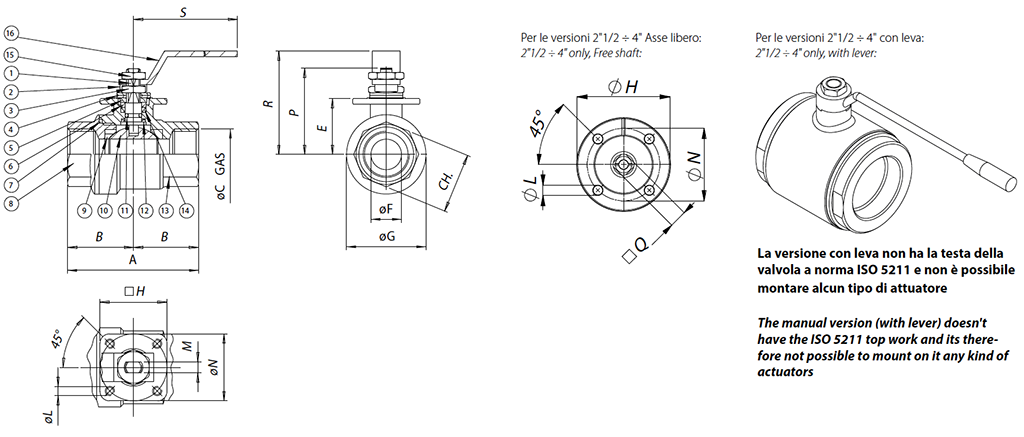

DIMENSIONS
MESURE
A
B
øC
E
øF
øG
H
øL
M
□Q
øN
CH
P
R
S
DN [mm]
[pouces]
DN 10
3/8"
55
25
3/8”
22
10
29
36
M5
4
-
36
21,5
37,5
52
110
DN 15
1/2"
65
30
1/2”
24,8
15
34
36
M5
4
-
36
26,5
40,3
55
110
DN 20
3/4"
70
35
3/4
31,3
20
42,5
36
M5
6
-
36
31,5
50,8
66
140
DN 25
1"
85
42,5
1”
35,3
25
50,5
36
M5
6
-
36
40,5
54,8
70
140
DN 32
1" 1/4
95
47,5
1”1/4
44
32
63
42
M5
8
-
42
49,5
68
85
180
DN 40
1" 1/2
105
52,5
1”1/2
50,3
40
75,5
42
M5
8
-
42
54,5
74,3
91
180
DN 50
2"
125
62,5
2”
57,9
50
91
50
M6
10
-
50
69,5
87
105
230
DN 65
2" 1/2
128
64
2”1/2
94,5
65
110
90
9
-
17
70
-
109,5
110
235
DN 80
3"
150
75
3”
106
80
141
90
9
-
17
70
-
121
130
285
DN 100
4"
178
89
4”
120
100
160
120
11
-
17
102
-
135
150
310
MATÉRIAUX
1
Tige
316 S.S.
1.4401
UNI X5CrNiMo 17 12
2
Plaque de retenue d’écrou
304 S.S.
1.4301
UNI X5CrNi 18 10
3
Écrou de blocage
304 S.S.
1.4301
UNI X5CrNi 18 10
4
Rondelles ressort
301 S.S.
1.4310
UNI X12CrNi 17 07
5
Entretoise
304 S.S.
1.4301
UNI X5CrNi 18 10
6
Bague presse-étoupe
304 S.S.
1.4301
UNI X5CrNi 18 10
7*
Garniture statique
P.T.F.E.
8
Manchon femelle
316 S.S.
1.4408
9*
Garnitures d’étanchéité latérale
P.T.F.E.
10
Boisseau
316 S.S.
1.4401
UNI X5CrNiMo 17 12
11*
Joint torique d’étanchéité intermédiaire
FKM
Not available in ATEX version
12*
Bague d'étanchéité inférieure
P.T.F.E.
13
Corps avec manchon femelle
316 S.S.
1.4408
14*
Paire de garnitures étanchéité supérieure
P.T.F.E.
15
Écrou de blocage levier
304 S.S.
1.4301
UNI X5CrNi 18 10
16
Levier de manœuvre
304 S.S.
1.4301
UNI X5CrNi 18 10
* Détails du kit des pièces de rechange KGBV50...
DIAGRAMME PRESSION/TEMPÉRATURE

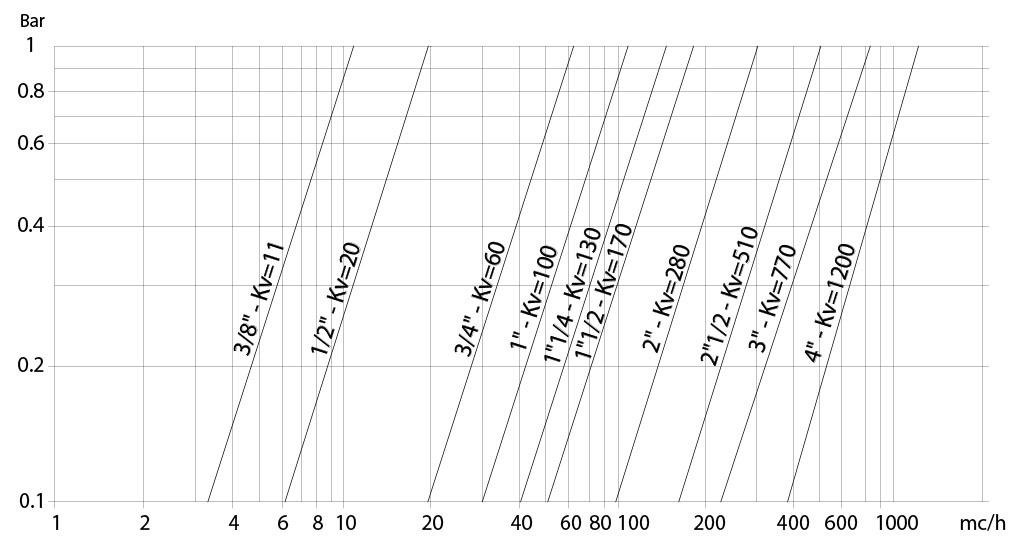

Débit/perte de charge et coefficient nominal Kv
La valeur Kv est la valeur du débit en m3/h (avec de l’eau à 15°C) qui provoque une chute de pression d’1 bar.
COUPLES DE DÉMARRAGE en Nm
MESURE
DN 10 3/8"
DN 15 1/2"
DN 20 3/4"
DN 25 1"
DN 32 1"1/4
DN 40 1"1/2
DN 50 2"
DN 65 2"1/2
DN 80 3"
DN 100 4"
PN 25 bar
76
106
146
PN 40 bar
56
PN 64 bar
28
40
PN 100 bar
8
10
14
20
Les valeurs du couple peuvent varier en fonction de la température et du fluide. Considérer un facteur de sécurité de 1,4. Avec des cycles fréquents d'ouverture et de fermeture, le couple de manœuvre pourrait être considérablement inférieur au couple initial. Les accouplements actionneur/vanne, montrés aux pages suivantes, sont conçus pour les vannes qui arrêtent des fluides liquides ou gazeux, propres et pour des températures moyennes. Pour plus d'informations ou pour des utilisations différentes, veuillez vous adresser à notre service commercial.
