CARACTÉRISTIQUES GÉNÉRALES: • La vanne fonctionne uniquement comme déviateur. Elle ne permet aucune fermeture du refoulement qui ne peut s’effectuer qu’avec le manchon central ; voir schéma. • Normes pour les brides de raccordement: EN 1092-1 PN40 JUSQU’À DN50; PN16 DN65, 80, 100. • Température de fonctionnement: de -10°C à +150°C (+200°C avec garnitures spéciales). • Pression de fonctionnement: voir diagramme. • Fluide véhiculé: eau, produits pétroliers et produits pétrochimiques. • Passage réduit.
RÉALISATIONS SPÉCIALES SUR DEMANDE: • Corps en A350 LF2 pour -20°C • Garnitures d’étanchéité en: •PTFE chargé de verre; •PTFE chargé de carbone de graphite;
• Boisseau en "T" avec entrée uniquement sur le port 3. • Pour d'autres applications, veuillez vous adresser à notre bureau technique.
CERTIFICATIONS: • Version ATEX conformément à la directive européenne 2014/34/UE • Certificat ATEX sur demande

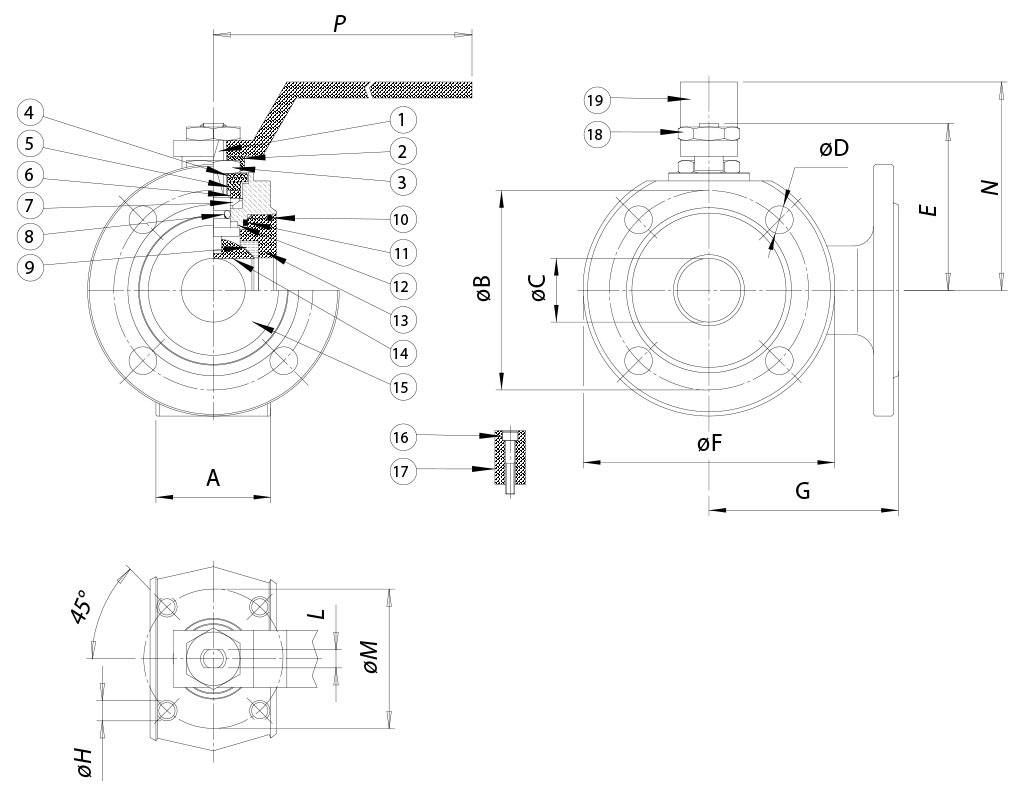

DIMENSIONS
MESURE
A
øB
øC
øD
E
øF
G
øH
L
øM
N
P
DN [mm]
[pouces]
DN 15
1/2"
35
65
10
M12X4
48
90
85
M5
6
36
65
140
DN 20
3/4"
38
75
15
M12X4
51
100
90
M5
6
36
70
140
DN 25
1"
43
85
20
M12X4
62,5
110
90
M5
8
42
82
180
DN 32
1" 1/4
54
100
25
M16X4
67
130
105
M5
8
42
85
180
DN 40
1" 1/2
66
110
32
M16X4
80
140
120
M6
10
50
102
230
DN 50
2"
83
125
40
M16X4
87
150
130
M6
10
50
110
230
DN 65
2" 1/2
103
145
50
M16X4
119,5
175
150
M8
14
70
137,5
350
DN 80
3"
122
160
65
M16X8
129,5
190
175
M8
14
70
150
350
DN 100
4"
153
180
78
M16X8
148,5
220
185
M10
16
102
165
508
MATÉRIAUX
1
Tige
316 S.S.
1.4401
UNI X5CrNiMo 17 12
2
Plaque de retenue d’écrou
304 S.S.
1.4301
UNI X5CrNi 18 10
3
Écrou de blocage
Acier au carbone
4
Rondelle ressort
50Crv4
5
Entretoise
304 S.S.
1.4301
UNI X5CrNi 18 10
6*
Bague presse-étoupe
304 S.S.
1.4301
UNI X5CrNi 18 10
7*
Paire de garnitures étanchéité supérieure
P.T.F.E.
8*
Joint torique d’étanchéité intermédiaire
FKM
9*
Garnitures d’étanchéité latérale
P.T.F.E.
10*
Joint torique étanchéité bague
FKM
11*
Garnitures d'étanchéité bague
P.T.F.E.
12*
Étanchéité inférieure
P.T.F.E.
13
Bague
A105
14
Boisseau DN15-DN50
316 S.S.
1.4401
UNI X5CrNiMo 17 12
14
Boisseau DN65-DN100
304 S.S.
1.4301
UNI X5CrNi 18 10
15
Corps
A105
16
Vis pour butée de position
Acier au carbone
17
Butée de position
304 S.S.
1.4301
UNI X5CrNi 18 10
18
Écrou de blocage levier
Acier au carbone
19
Levier de manœuvre
Acier au carbone
* Détails du kit des pièces de rechange KGBV63...

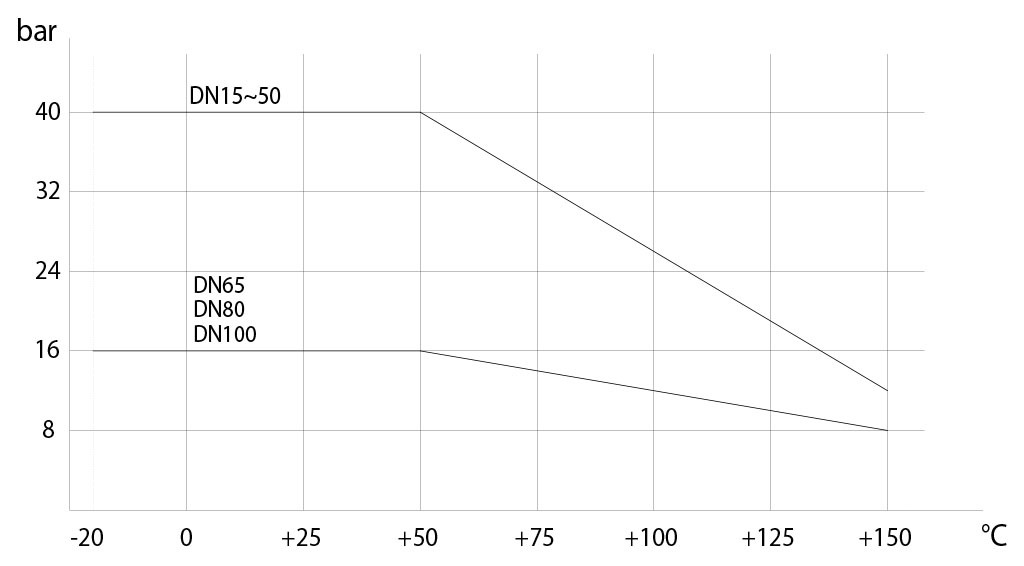

DIAGRAMME PRESSION/TEMPÉRATURE
COUPLES DE DÉMARRAGE en Nm
MESURE
DN 15 1/2"
DN 20 3/4"
DN 25 1"
DN 32 1"1/4
DN 40 1"1/2
DN 50 2"
DN 65 2"1/2
DN 80 3"
DN 100 4"
PN 16 bar
85
128
212
PN 40 bar
8
13
20
30
42
61
Les valeurs du couple peuvent varier en fonction de la température et du fluide. Considérer un facteur de sécurité de 1,4. Avec des cycles fréquents d'ouverture et de fermeture, le couple de manœuvre pourrait être considérablement inférieur au couple initial. Les accouplements actionneur/vanne, montrés aux pages suivantes, sont conçus pour les vannes qui arrêtent des fluides liquides ou gazeux, propres et pour des températures moyennes. Pour plus d'informations ou pour des utilisations différentes, veuillez vous adresser à notre service commercial.

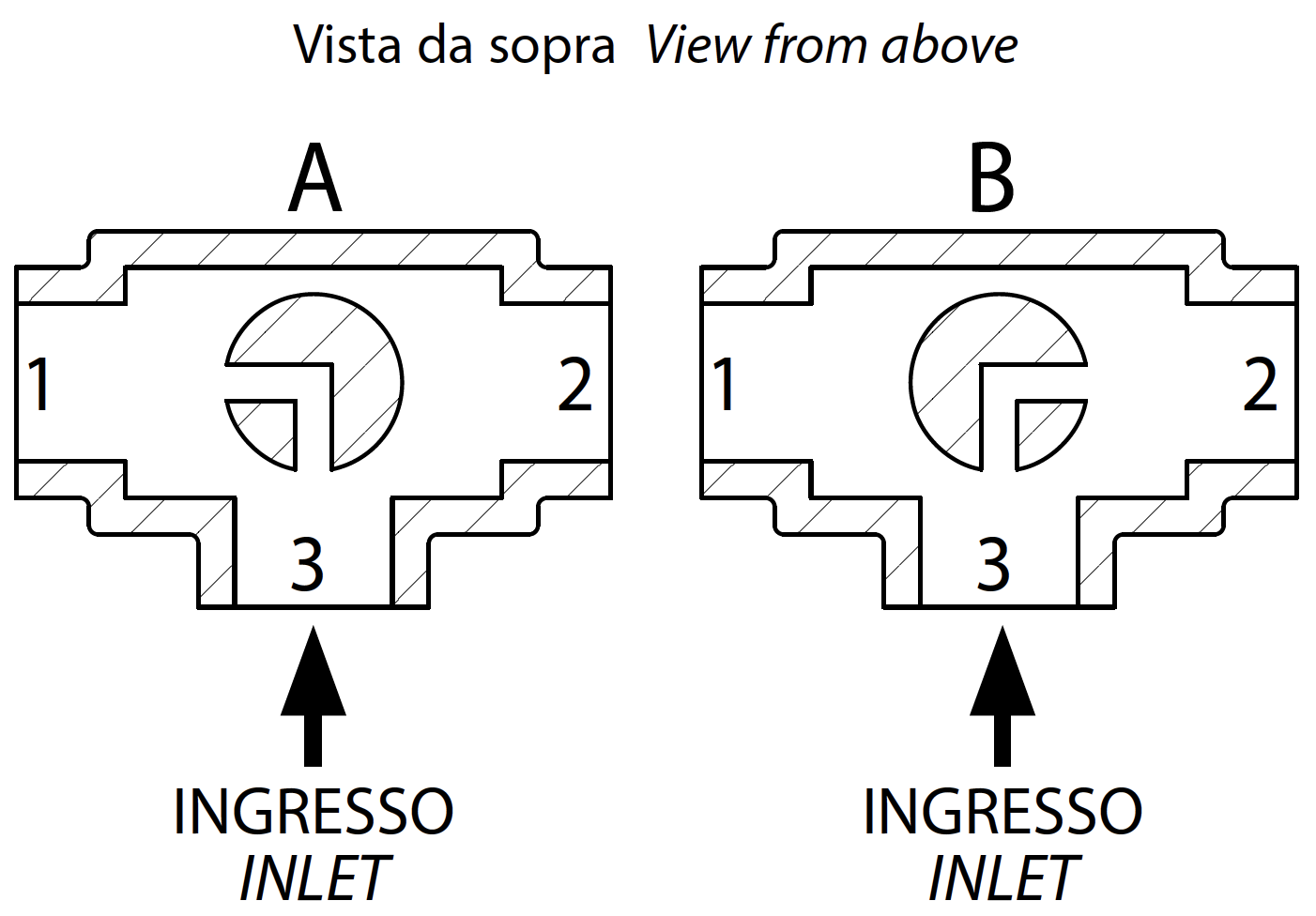

Schéma boisseau en "L"
N.B.: Avec l'actionneur SR NORMALEMENT FERMÉ, la position de repos du boisseau doit être "A". Avec l'actionneur SR NORMALEMENT OUVERT, la position de repos du boisseau doit être "B".
Vue de dessus

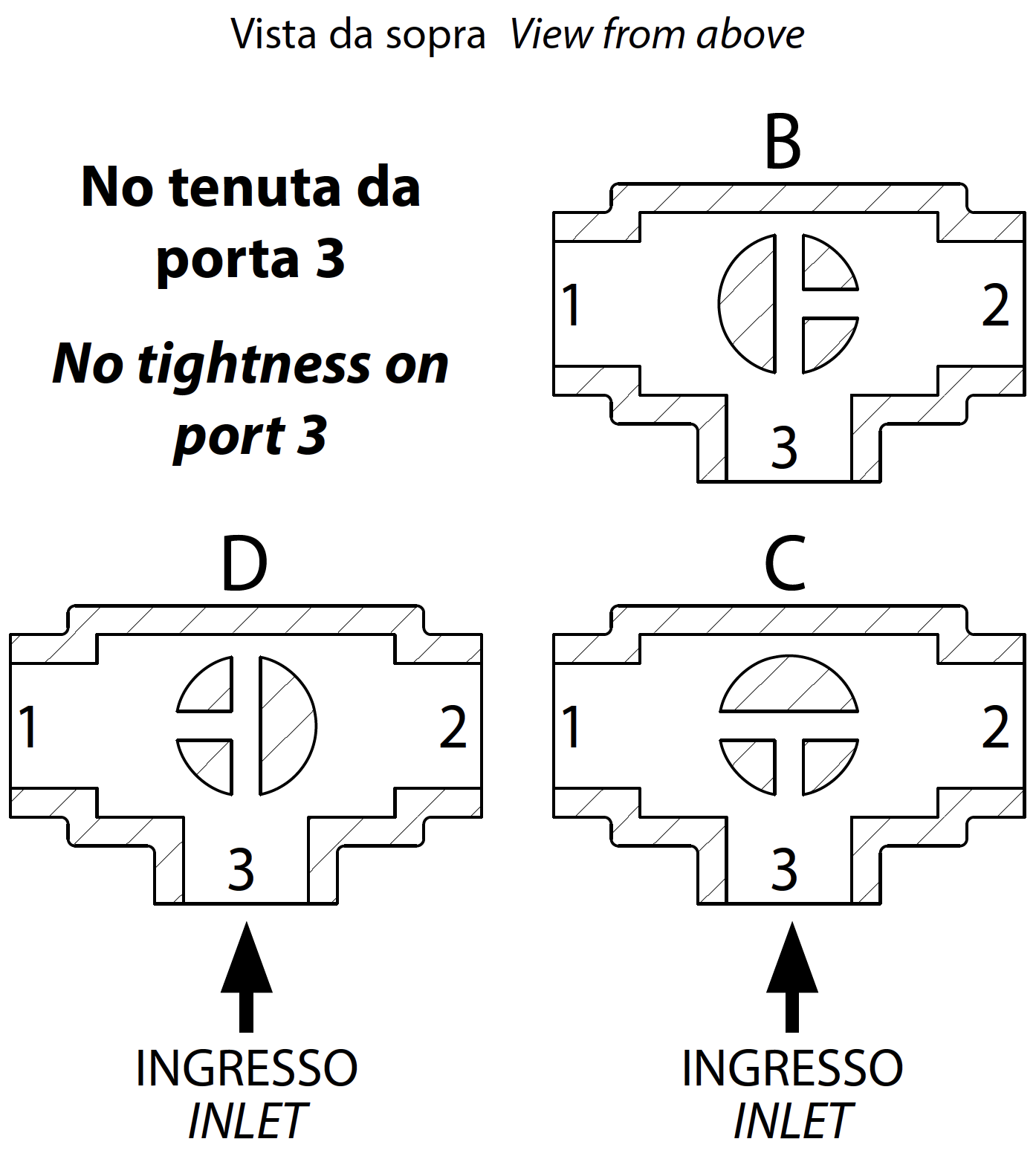

Schéma boisseau en "T" (sur demande)
Avec l'actionneur, seules deux positions sont possibles avec une rotation de 90°: la configuration du boisseau doit toujours être communiquée à notre service commercial.
NB: Avec l'actionneur SR NORMALEMENT FERMÉ, choisissez la position de repos du boisseau; lors de l'alimentation, l'actionneur tourne dans le sens antihoraire. Avec l'actionneur SR NORMALEMENT OUVERT, choisissez la position de repos du boisseau; lors de l'alimentation, l'actionneur tourne dans le sens horaire.
