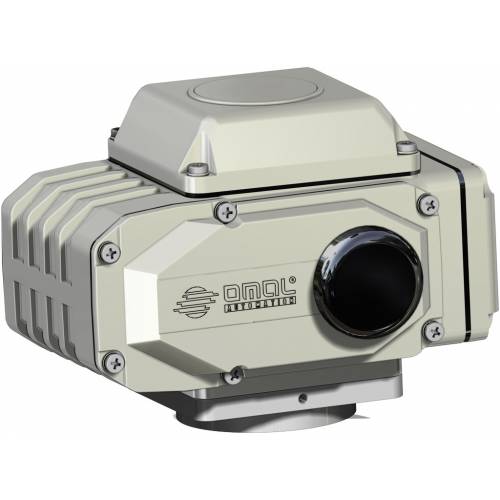

Actionneur électrique de type rotatif AM MODULANT

CARACTÉRISTIQUES TECHNIQUES
Actionneur MODULANT à commande électronique.
Angle de travail 90° (100° max.).
Couple maximal de 20 à 1960 Nm. (voir tableau)
Tension d'alimentation 230 Vca (± 10 %) 50/60 Hz 1Ph
Signal de commande 4~20 mA (ou 1~5 Vcc).
Signal de sortie 4~20 mA (1~5 Vcc pour AM 20).
Résolution 1/250 (ajustable 1/200~1/400).
Réglage zéro/étendue d’échelle (span).
Sélecteur de fonction directe/inverse.
Sélecteur de mode en l'absence de signal OPEN - CLOSE - STOP
Résistance d'isolation 100 MΩ / 500 Vcc
Isolation avec une tension de 1500 Vca / 1 minute.
Moteur avec isolation classe E.
Température de fonctionnement de -25°C à +55°C (en cas d'utilisation avec des températures inférieures à 0°C, il est conseillé de demander une résistance anti-condensation).
Indice de protection selon la norme NEMA-4X (IP66)

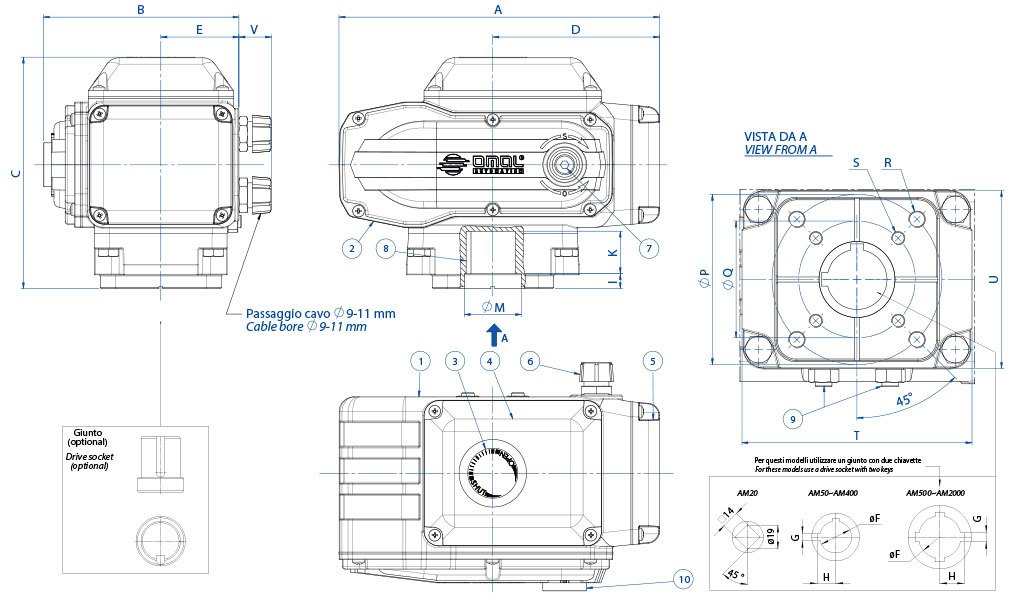

Raccordements normalisés pour vannes de F03 à F14 ISO 5211.
Protection thermostatique à réarmement automatique à l'intérieur du moteur.
Fin de course ouvert/fermé avec cames réglables sur toute la course.
Fins de course mécaniques de sécurité réglables.
Indicateur visuel gradué de position.
Levier pour actionnement manuel fourni.

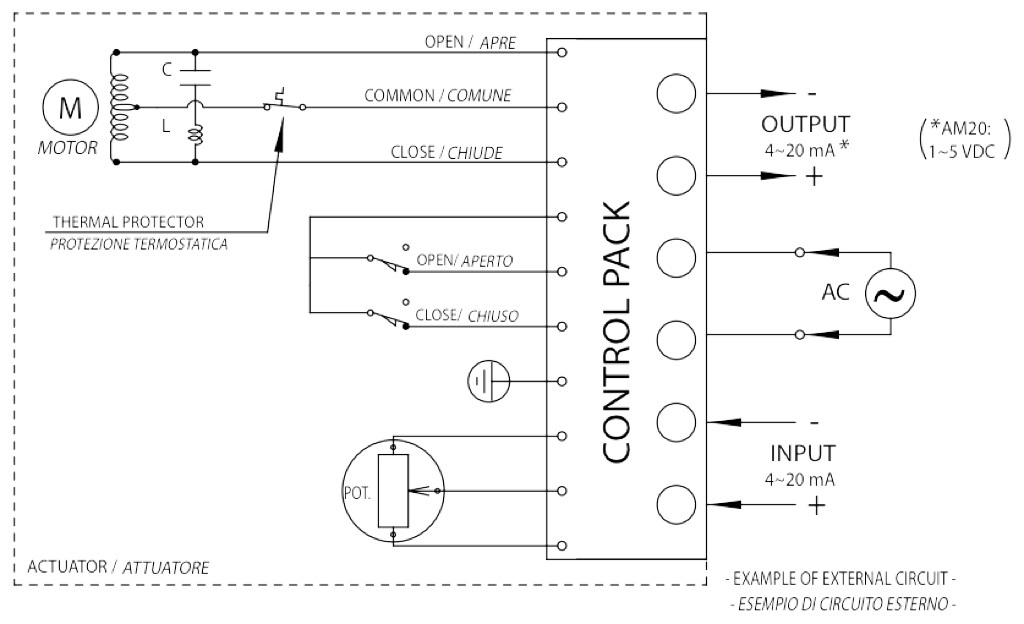

Branchements électriques avec bornes à vis.
Serrage des câbles d'alimentation via des presse-étoupes.
Niveau sonore maximum en fonctionnement <70 dB(A).

OPTIONS (À PRÉCISER LORS DE LA COMMANDE)
Pour connaître la disponibilité des options sur les différents modèles, voir le tableau des options:
Tensions d'alimentation 115 Vca - 24 Vca.
Signal de commande 4~12 mA (1~3 Vcc) - 12~20 mA (3~5 Vcc).
Fins de course auxiliaires.
Limiteurs de couple.
Résistance anti-condensation.
Manchon d’accouplement.
Volant à débrayage pour actionnement manuel
