CARACTÉRISTIQUES PRINCIPALES - Ce réducteur a été conçu pour effectuer une manoeuvre d’urgence sur les vannes commandées par un actionneur pneumatique rotatif 1/4 de tour, en cas de panne ou de perte d'alimentation (air comprimé). Le réducteur est monté entre la vanne et l'actionneur pneumatique. En position débrayée, c’est l'actionneur qui commande directement la vanne. Une fois le réducteur embrayé, cela rend possible la manoeuvre d'urgence en entraînant l'actionneur et donc l’obturateur de la vanne. De plus, il permet toujours de manoeuvrer manuellement la vanne si l'actionneur pneumatique doit être retiré en vue d’un éventuel remplacement ou réparation. - Indice de protection IP65 - Température de fonctionnement -20 °C + 80 °C
MATÉRIAUX - Corps : Alliage d'aluminium G-AISi10Mg - Roue dentée : Fonte GJS 400 - 15 - Vis sans fin : Acier C45 - Arbre : Acier C45 - Volant : Acier S235JR
COUPLE MAX. SORTIE DU RÉDUCTEUR
RFDA0B1114
280 Nm
RFDA0B1414
280 Nm
RFDB0D1717
270 Nm
RFDC0F2222
530 Nm
RFDD122727
740 Nm

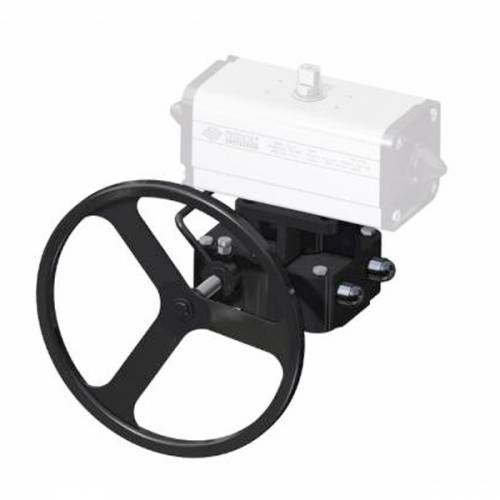

Réducteur avec volant sur actionneur double/simple effet
DÉBRAYAGE Tirez le bouton (2) vers l'extérieur tout en tournant le levier (1) vers le haut ; puis, relâchez le bouton (2) et vérifiez qu'il revient dans sa position initiale (jusqu'à ce que vous entendiez un clic), à ce stade le levier (1) ne pourra plus tourner, le réducteur est débrayé et le volant (3) tourne au point mort.
EMBRAYAGE Pour l'embrayage, il est nécessaire de procéder comme décrit précédemment, à la différence qu’il faut tourner le levier (1) de haut en bas ; à ce stade, le réducteur est embrayé et peut être actionné manuellement avec le volant (3).

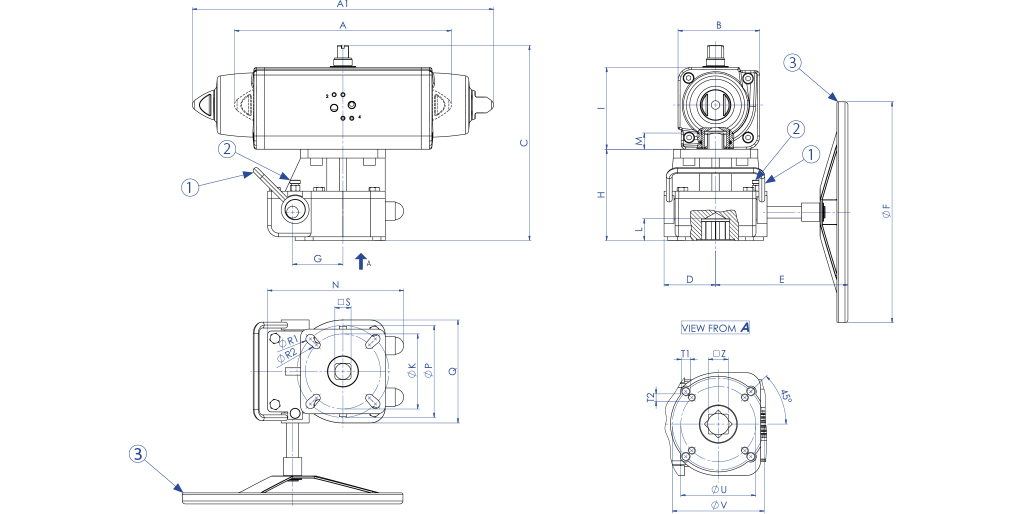

TABLEAU DES DIMENSIONS
RÉDUCTEUR
RFDA0B1414
RFDB0D1717
RFDB0D1717
RFDC0F2222
RFDC0F2222
RFDC0F2222
RFDD122727
RFDD122727
KIT ACTIONNEUR-RÉDUCTEUR
KCF072623
KCF072623
KCF072623
KCF102726
KCF102726
KCF102726
KCF124042
KCF124042
ACTIONNEUR
DAN0060 F05-F07
DAN0106 F05-F07
DAN0120 F05-F07
DAN0180 F07-F10
DAN0240 F07-F10
DAN0360 F07-F10
DAN0480 F10-F12
DAN0720 F10-F12
ACTIONNEUR
SRN0030 F05-F07
SRN0053 F05-F07
SRN0060 F05-F07
SRN0090 F07-F10
SRN0120 F07-F10
SRN0180 F07-F10
SRN0240 F10-F12
SRN0360 F10-F12
A mm.
198
237
244,1
289,9
313,6
339,3
387,6
433,1
A1 mm.
258,8
304,2
338,5
393,7
409,6
474
520,5
613
B mm.
70,4
83,3
87
107,5
111,1
118
134,9
148
C mm.
190,4
221,3
225
261,5
265,1
272
326,9
340
D mm.
45
62,5
62,5
70
70
70
95
95
E mm.
130
150
150
180
180
180
300
300
ØF mm.
200
200
200
400
400
400
400
400
G mm.
44
52
52
65
65
65
85
85
H mm.
100
118
118
124
124
124
162
162
I mm.
70,4
83,3
87
107,5
111,1
118
134,9
148
L mm.
16,3
21,5
21,5
26,5
26,5
26,5
29,5
29,5
M mm.
14
17
17
22
22
22
27
27
N mm.
125
150
150
185
185
185
230
230
ØK mm.
50
70
70
102
102
102
-
-
ØP mm.
70
102
102
125
125
125
125
125
Q mm.
90
125
125
140
140
140
190
190
ØR1 mm.
8,5
11
11
12,5
12,5
12,5
12,5
12,5
ØR2 mm.
6,5
8,5
8,5
10,5
10,5
10,5
-
-
□ S mm.
14
17
17
22
22
22
27
27
T1 mm.
M8
M10
M10
M12
M12
M12
M12
M12
T2 mm.
M6
M8
M8
M10
M10
M10
-
-
ØU
50
70
70
102
102
102
-
-
ØV
70
102
102
125
125
125
125
125
□ Z
14
17
17
22
22
22
27
27
Le dimensionnement des actionneurs pneumatiques a été établi en tenant compte d’une pression d’alimentation minimale de 5,6 barg. Pour des pressions autres que la valeur standard, veuillez contacter le service commercial.
