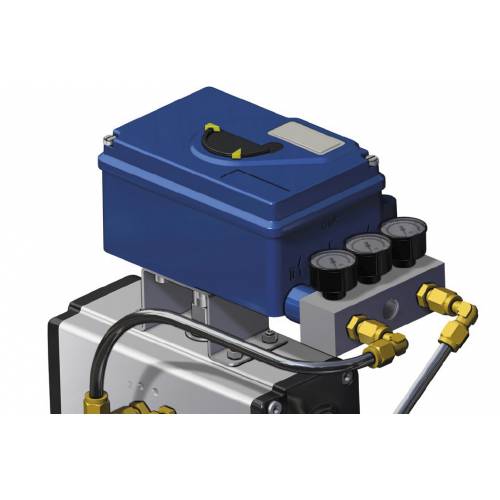

KPFE ATEX Positionneur électropneumatique 4- 20mA

LE POSITIONNEUR EST VENDU DÉJÀ ÉTALONNÉ SI ACHETÉ DANS UN ENSEMBLE AVEC ACTIONNEUR PNEUMATIQUE OMAL S.P.A. ; S’IL A ÉTÉ VENDU SEUL, LA RESPONSABILITÉ DE L’ÉTALONNAGE IMCOMBE AU CLIENT. OMAL S.P.A. N'EST PAS RESPONSABLE DE L'INSTALLATION.

CARACTÉRISTIQUES PRINCIPALES
- Positionneur électropneumatique analogique avec entrée 4-20 mA. Conçu pour le contrôle d'actionneurs pneumatiques. Configuration facile au moyen de commutateurs et potentiomètres. Dans la version avec rétro-action, l'instrument est équipé d'une retransmission de la position pour une surveillance continue de la vanne (4 - 20 mA).
- Boîtier en aluminium revêtu de peinture époxy Température de fonctionnement : de -40 °C à 80 °C
- VERSION : Simple / Double effet
- ENTRÉE : Signal 4-20 mA
- ENTRÉES/SORTIES SUPPLÉMENTAIRES : Non
- FINS DE COURSE INTERNES : Non
- RACCORD ÉLECTRIQUE : M20x1,5, avec presse-étoupe
- EXÉCUTION ÉLECTRIQUE : ATEX II 2 G EEx ia/ib IIB/IIC T4/T6
- Indice de protection environnementale : IP65 (IP66 sur demande)

ACCESSOIRES INCLUS
- Amplificateur pneumatique de type « Spool Valve »
- Collecteur avec manomètres, avec raccord au processus 1/4-18 NPT
- Kit de montage pour actionneur rotatif, suivant VDI/VDE 3845

OPTIONS DISPONIBLES SUR DEMANDE
- Transmission de la position de la vanne 4-20 mA à sécurité intrinsèque
- 2 fins de course NAMUR/PNP microrupteurs à sécurité intrinsèque
- Boîtier en acier inoxydable 316
- Boîtier et manomètres en acier inoxydable 316

CERTIFICATIONS
- Déclaration de conformité ATEX II 2 G EEx ia/ib IIB/IIC T4/T6 + autres certificats disponibles sur demande.

FOXBORO ECKART-SRI990

REMARQUES
Sur demande, les positionneurs pneumatiques et électropneumatiques sont fournis réglés et assemblés à l'aide de tubes en aluminium revêtu et de raccords rapides.

Réglage A = 0 ° - 90 ° :
- Signal de commande 4 mA : position fermée
- Signal de commande 20 mA : position ouverte
Réglage D = 90 ° - 0 ° :
- Signal de commande 4 mA : position ouverte
- Signal de commande 20 mA : position fermée

Pour plus d'informations, veuillez consulter le manuel d'utilisation et d'entretien.

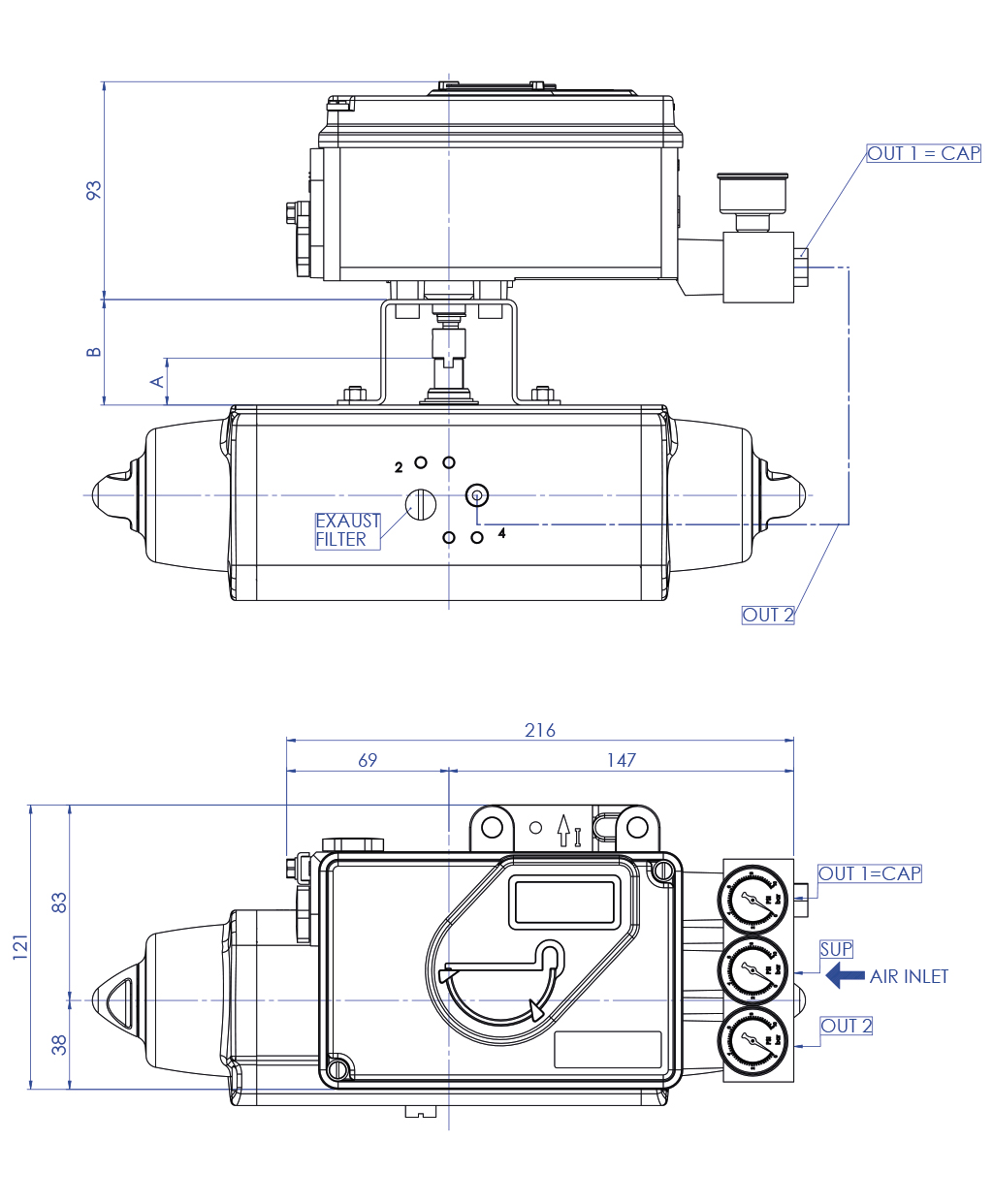

Positionneur avec actionneur double effet

Positionneur avec actionneur simple effet

Pour les cotes A et B, voir p. 75.
